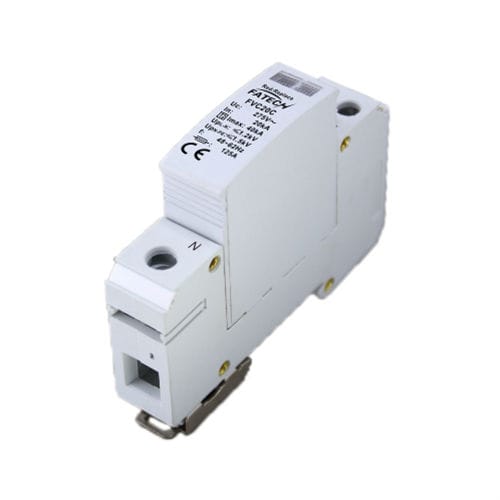

1. Descripción
Los descargadores de sobretensiones FATECH Clase II tienen un gran valor de corriente de descarga, alto voltaje de operación, adecuado para sistemas de puesta a tierra TN-C, TN-S, TT e IT. Los cartuchos son de diseño enchufable, se pueden cambiar fácilmente. Estos descargadores de sobretensiones no sólo cuentan con una ventana de inspección visual, sino que también pueden transmitir a distancia "el cartucho necesita cambiar" la información al técnico.
2. Características
1) Dispositivo de protección contra sobretensiones de tamaño estrecho diseño especial para ahorrar espacio en la instalación: 9 mm de ancho por polo
2) Alta corriente de descarga - Imax 40kA por polo.
3) Ventana de indicación para una visualización clara del estado del SPD--- cada polo con una ventana de indicación.
4) Función de control remoto -para su opción.
5) Módulo enchufable--- conveniente para el mantenimiento.
6) Modo de protección --- L-N, N-PE
7) 1 fase, 2 polos
3. Parámetros eléctricos
1) Clase de prueba IEC/EN/VDE: Clase II/C/T2
2) Tipo de red: TT
3) Modo de protección: L-N, N-PE
4) Tensión nominal 50(60)Hz Un: 380V~
5)Rated Tensión (Tensión máx. de funcionamiento) Uc: 385V~
6) Corriente máxima de descarga (8/20μs) Imax: 40kA
7) Corriente nominal de descarga (8/20μs) In: 20kA
8) Tiempo de respuesta tA: L-N: ≤25ns, N-PE: ≤100ns
9) Fusible de seguridad recomendado: 125A
10) Conexiones de E/S: L-N: Cable multi-núcleo: 1.5-10mm2; PE: Multi-núcleo: 2.5-25mm2
11) Montaje: 35mm Riel simétrico (EN50022/DIN46277-3)
12) Rango de temperatura de funcionamiento / humedad / altitud: -40℃~+80℃/30%~90%/3000m
13) Grado de protección: IP20
14) Material de la carcasa: UL94V0
15) Indicador de desconexión: Indicador mecánico (Verde: OK, Rojo: reemplazar)
16) Contacto de control remoto: Opcional
---
