1. Descripción

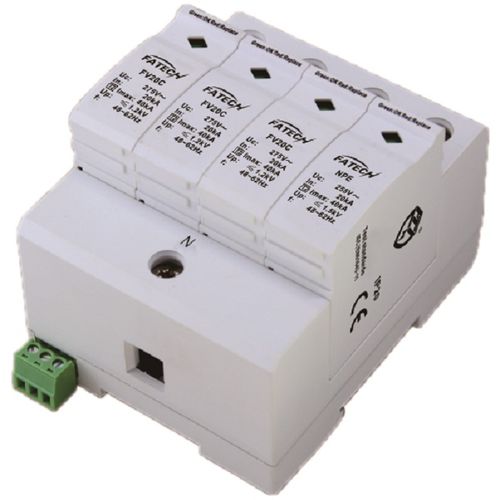

Los descargadores de sobretensiones FATECH Clase II tienen un gran valor de corriente de descarga, alto voltaje de operación, adecuado para sistemas de puesta a tierra TN-C, TN-S, TT e IT. Los cartuchos son de diseño enchufable, se pueden cambiar fácilmente. Estos descargadores de sobretensiones no sólo cuentan con una ventana de inspección visual, sino que también pueden transmitir a distancia "el cartucho necesita cambiar" la información al técnico.
2. Características
1) Compuesto por una pieza base y módulos de protección enchufables MOV+GDT.
2) Para el uso en el concepto de zonas de protección contra rayos en el límite 1-2.
3) Las partes centrales son componentes de varistores de óxido metálico con alta capacidad de descarga.
4) Bajo voltaje residual y respuesta rápida.
5) Control fiable gracias al seccionador Thermo Dynamic Control.
6) Con contacto de señalización remota para el dispositivo de control.
7) Indicación de averías mediante una marca roja en la ventana de inspección.
8) Modo de protección --- L1,L2,L3-N, N-PE
3. Parámetros eléctricos
1) Clase de prueba IEC/EN/VDE: Clase II/C/T2
2) Tipo de red: TT
3) Modo de protección: L1,L2,L3-N, N-PE
4) Tensión nominal 50(60)Hz Un: 220/380v~
5)Rated Tensión (máx. tensión de servicio) Uc:275V~
6) Corriente máxima de descarga (8/20μs) Imax: 40kA
7) Corriente nominal de descarga (8/20μs) In: 20kA
8) Tiempo de respuesta tA: L-N:≤25ns, N-PE:≤100ns
9) Fusible de seguridad recomendado: 125A
10) Conexiones de E/S: L-N: Alambre multi-núcleo: 4-25mm2
11) Montaje: 35mm Riel simétrico (EN50022/DIN46277-3)
12) Rango de temperatura de funcionamiento / humedad / altitud: -40℃~+80℃/30%~90%/3000m
13) Grado de protección: IP20
14) Material de la carcasa: UL94V0
15) Indicador de desconexión: Indicador mecánico (Verde: OK, Rojo: reemplazar)
16) Contacto de control remoto: Opcional
---
