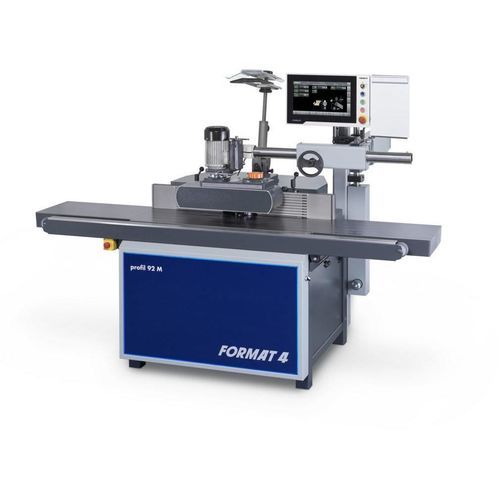

Limadora para madera 92 M e-motion

de alta precisión

Visión general
Los tiempos de ajuste son cosa del pasado: Format4 profil 92 M e-motion - la fresadora de husillo con doble inclinación y sistema de cambio rápido de herramientas HSK 63F
La fresadora de mesa profil 92 M es un modelo premium diseñado para alta productividad y tiempos de ajuste mínimos. La electrohusillo dispone de interfaz HSK 63F para cambio automático de herramienta con cierre neumático. La unidad de husillo inclinable doble ofrece un amplio rango de inclinación de ±46° para un mecanizado versátil. La velocidad de giro, la altura y el ángulo del husillo, la guía de husillo y la apertura de la mesa se ajustan mediante el control e-motion en pantalla táctil de 15-inch, con memoria para herramientas, husillos y programas de moldurado/entallado que garantizan repetibilidad.

Diseño y funciones clave

• Electrohusillo con interfaz HSK 63F para cambio rápido automático con cierre neumático
• Unidad de husillo de doble giro/inclinación con amplio rango de ±46° y doble suspensión guiada para inclinación sin holgura
• Control e-motion intuitivo en pantalla táctil de 15-inch: control de velocidad de giro, altura y ángulo del husillo, guía de husillo y apertura de mesa; memoria para herramientas y programas
• Anillos excéntricos insertables controlados para máxima superficie de apoyo de la mesa y menor esfuerzo de ajuste al inclinar el husillo
• Guía de fresadora de precisión y gran durabilidad con dos ejes controlados para ajuste preciso de profundidad y posicionamiento independiente de la mandíbula de alimentación derecha; la guía puede abatirse para operaciones de perfilado curvo
• Alimentador motorizado ajustable en altura eléctricamente disponible como opción; dispositivo abatible opcional para el alimentador

Puntos destacados

• Rendimiento constante y alto en funcionamiento industrial continuo
• Soluciones de producción optimizadas según cliente
• Diseño sólido con componentes premium
• Diversas variantes de especificación con opciones tecnológicas avanzadas
• Precisión de ingeniería completa
• Confort de uso premium y diseño premiado
• Calidad y precisión desde Austria; productividad sin compromisos

Detalles / Accesorios (seleccionados)

• Porta lista de piezas con portapapeles A4 montado en el panel de control superior
• Nuevo tope de guía abatible con dos ejes controlados para ajuste preciso de profundidad y capacidad de abatimiento para moldurado curvo
• Doble extracción de polvo a través de la guía de fresadora y cubeta de recogida bajo la cabeza de corte
• Guía integral con placas de guía posicionables continua y rápidamente (opcional)
• Segmento de inclinación patentado Easy-Glide: libre de mantenimiento, sin lubricación necesaria; material sintético duradero; garantía de 6 años
• Diversas variantes de husillo HSK 63F y opciones de portabrocas disponibles como accesorios (múltiples alturas y diámetros utilizables)

Notas sobre control y seguridad
El control e-motion incluye interfaz USB y preparación para conexión en red; el panel de control es regulable en altura y posición y puede abatirse fuera del área de trabajo. Se ofrecen protección Centrex para fresadora y diversas guías de barra de seguridad y opciones de placas de guía; la doble extracción y los puertos de conexión al extractor garantizan una operación limpia.

Especificaciones técnicas

• Modelo: profil 92 M e-motion
• Interfaz de husillo HSK 63F; diámetro del husillo Ø 30 mm (ejemplo), altura útil del husillo hasta 140 mm (dependiendo de la variante de husillo)
• Velocidad variable del husillo: 1 000 – 18 000 rpm
• Opciones de motor: 7,5 kW con velocidad variable (estándar); 10 kW con velocidad variable (opción)
• Apertura de mesa: 320 mm (estándar) / 255 mm opción con anillos excéntricos insertables controlados
• Guía de fresadora para diámetro máximo de herramienta 250 mm
• Placas de guía de husillo de aluminio anodizado 550 mm (estándar); guías de barra de seguridad / guías integrales disponibles como opciones
• Rango de inclinación: ±46° con ajuste de ángulo controlado por posición
• Ajuste de altura del husillo controlado por posición
• Control: control e-motion con pantalla táctil a la altura de los ojos; interfaz USB; preparación de red
• Diámetros de conexión del extractor (guía de husillo / debajo de la mesa): 140 / 80 mm
• Altura de trabajo: 35 inch
• Ancho mínimo de transporte: 51⅜" (35⅜" indicado entre paréntesis)
• Peso (con equipo medio): aprox. 1606 lbs
• Opciones de embalaje: embalaje IPPC (estándar), embalaje contenedor (estándar)
• Opciones de alimentador: alimentador motorizado regulable en altura eléctricamente (opción); dispositivo abatible para alimentador (opción)
• Leyenda: S = equipo estándar; O = opción
