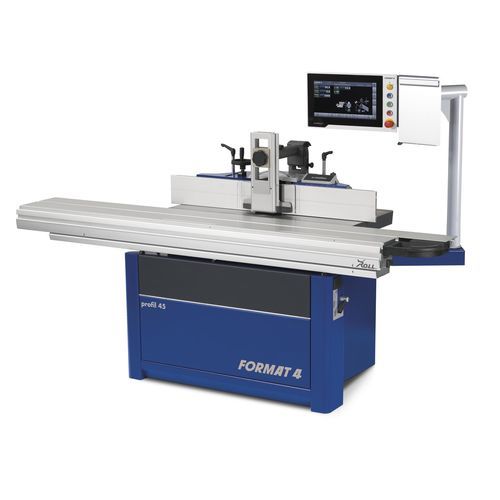

Limadora CNC 45 Z x-motion

de alta precisiónpara madera

Resumen
profil 45 Z Tupí inclinable x-motion. Diseñado para operaciones de moldurado y entallado rápidas y precisas, el profil 45 Z x-motion permite ajustar altura e inclinación del husillo y posicionar la guía de husillo desde el panel de control. El sistema de cambio rápido de husillo reduce tiempos de preparación y mejora la eficiencia productiva. Ingeniería de calidad desde Austria.

Control / Confort del usuario
El monitor TFT de 7" incluido en el paquete de control x-motion ofrece operación ergonómica y clara. La pantalla táctil a la altura de los ojos muestra los parámetros relevantes de un vistazo. Los ajustes del husillo y el posicionamiento de la guía se controlan desde la pantalla. El paquete premium permite recuperación de programas, programas de moldurado configurables y una base de datos de utillaje integrada.

Aspectos destacados

• Sistema de cambio rápido de husillo – intercambios de husillo/herramienta extremadamente rápidos; compatible con husillos de router de alta velocidad hasta 15.000 rpm y husillos de distintos diámetros; husillo format 4 con 3 rodamientos metálicos de alta calidad para estabilidad.
• Control "x-motion" – pantalla táctil color TFT de 7" para posicionamiento y recuperación de programas; posicionamiento de la guía mediante la pantalla táctil.
• Guía inclinable Easy-Glide – guiado doble preciso para alta capacidad de carga y funcionamiento sin holguras.
• Sistema Quick-Lock – cambio seguro y rápido de cortadores en la tupí de mesa (apto para husillos Ø 30 mm).
• Doble extracción de polvo – extracción en la guía de la tupí y recogida de virutas bajo la cabeza de corte para un funcionamiento limpio.
• Husillo inclinable hacia atrás – funcionamiento más seguro sin puntos de pellizco, sin limitación de altura de la pieza, compatible con alimentadores y evacuación eficiente de virutas.

Variantes / Equipamiento típico

• profil 45 Z x-motion (paquete con pantalla táctil x-motion)
• profil 45 Z (paquete estándar; control Power-Drive opcional)
• Longitudes de mesa deslizante: 51⅛" (1.300 mm) estándar; opcional 81" (2.050 mm) o 98⅜" (2.500 mm).
• Guía de husillo para Ø herramienta máx.: 9⅞" (250 mm).
• Apertura de mesa (tupí): 12⅝" (320 mm) para moldes de ensamblado y herramientas de elevación de paneles de gran dimensión.

Detalles del producto – características seleccionadas

• Cambio rápido de husillo: permite utilizar husillos con herramientas de moldura premontadas o husillos de distinto diámetro; cambios en segundos; compatible con husillos de alta velocidad hasta 15.000 rpm.
• Montaje de tupí: diseño robusto con guía doble de precisión para ajustes angulares exactos y guía en cola de milano para ajuste lineal de altura; motor de husillo diseñado para uso industrial.
• Mesa de ensamblado / ranurado: guía X-Roll con presión de rodillos distribuida uniformemente y superficies de guía endurecidas y pulidas para precisión y funcionamiento duradero.
• Mesas auxiliares (opción): 43¼" (1.100 mm) y 51" (1.295 mm) con brazo telescópico para soportar piezas grandes/pesadas; rodillo final para carga sin daños.
• Power-Drive: ajuste rápido grueso mediante interruptor y ajuste fino mediante pulsador con visualización LED del valor.

Datos técnicos / especificaciones

• Familia de modelos: profil 45 Z
• Control (variante x-motion): monitor TFT 7" color, pantalla táctil a la altura de los ojos, recuperación de programas y base de datos de utillaje
• Cambio rápido de husillo: estándar en la variante x-motion; compatible con husillo de alta velocidad hasta 15.000 rpm; 3 rodamientos metálicos de precisión
• Velocidades de husillo (típicas): 3500, 4500, 6000, 8000, 10000 rpm (opción: ajustable continuamente 1.500–10.000 rpm)
• Guía de husillo: soporta Ø herramienta máx. 9⅞" (250 mm)
• Apertura de mesa tupí: 12⅝" (320 mm)
• Longitudes mesa deslizante: 51⅛" (1.300 mm) estándar; opción 81" (2.050 mm) / 98⅜" (2.500 mm)
• Extracción de polvo: doble extracción vía guía de tupí y recogida de virutas bajo la cabeza
• Guía inclinable: Easy-Glide tilting segment guide (guiado doble)
• Quick-Lock: sistema de cambio de cortador para tupí apto para husillos Ø 30 mm
• Construcción: montaje robusto profil 45, guía lineal en cola de milano, guía doble de precisión para ajustes angulares
• Diseño / Origen: componentes de precisión y fabricación; calidad de Austria
