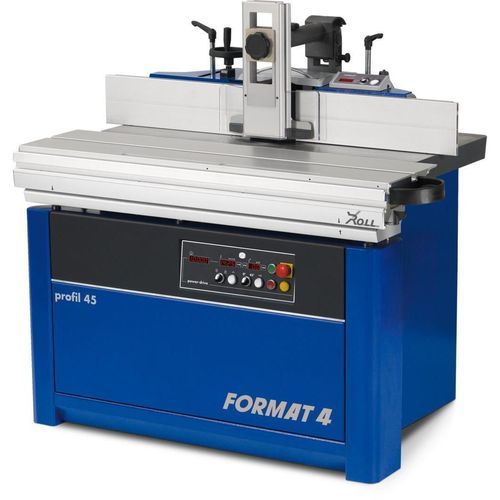

Limadora CNC 45 Z

Resumen del producto Elegante, perfectamente diseñada e inteligente: la Format4 profil 45 Z ofrece precisión con solo pulsar un botón, independientemente del trabajo. Lo más destacado para el usuario profesional: ajuste en altura y ángulo del husillo, así como posicionamiento de la bancada del husillo, que pueden ajustarse de forma rápida y sencilla desde el panel de control. El sistema de cambio rápido de husillo garantiza tiempos de cambio extremadamente cortos y máxima eficiencia de producción. Carpintería premium de alta gama con calidad austríaca.

Control y confort de uso El monitor TFT de 7" incluido en el paquete de control "x-motion" ofrece un confort de uso singular y de primer nivel. La unidad de control táctil está ubicada a la altura de los ojos y muestra de un vistazo toda la información importante. Con "x-motion" los ajustes del husillo y la bancada Format4 pueden posicionarse directamente desde la pantalla táctil y los programas de moldurado pueden recuperarse con un solo toque.

Puntos destacados

• Sistema de cambio rápido para husillo de tupi (cambios de husillo muy rápidos, admite husillos con herramientas de moldurado pre-montadas y diferentes diámetros)
• Control "x-motion": monitor color TFT 7" con pantalla táctil, recuperación de programas y base de datos de herramientas
• Guía de segmento inclinable Easy-Glide para soporte preciso y guiado por ambos lados
• Husillo inclinable hacia atrás para operación segura y evacuación óptima de virutas
• Doble extracción de polvo a través de la bancada del husillo y depósito de recogida de virutas bajo el cabezal

Características adicionales y opciones

• Guías de barra de seguridad (opcional) para trabajos en cantos
• Sistema de apriete rápido de la bancada de tupi (opcional) para montaje/desmontaje con una sola mano
• Sistema Quick-Lock para cambios de herramienta rápidos y seguros en husillos Ø30 mm
• Gran apertura de mesa para manipulación segura y uso de herramientas grandes para entallado/levantamiento de panel
• Mesa de entallado sobre guías X-Roll para distribución uniforme de la presión y funcionamiento suave (diseño de larga duración)
• Mesas auxiliares opcionales (varios tamaños) y brazo telescópico para piezas grandes/pesadas

Notas de uso y rendimiento

• El sistema de cambio rápido de husillo permite montar un husillo de fresadora de alta velocidad (hasta 15 000 rpm) y está construido con tres rodamientos metálicos de alta calidad para estabilidad y durabilidad
• El conjunto tupi profil 45 de construcción robusta está diseñado para uso industrial continuo con guiado dual de precisión para un ajuste exacto del ángulo y guiado en cola de milano para ajuste lineal de la altura
• El husillo inclinable hacia atrás garantiza seguridad (sin punto de atrapamiento), altura de pieza ilimitada, funcionamiento efectivo con alimentador, acabado superior y evacuación óptima de virutas

Características / especificaciones técnicas

• Denominación comercial: profil 45 Z
• Apertura de mesa: 12⅝" (320 mm)
• Bancada de husillo para diámetro máximo de la herramienta: 9⅞" (250 mm)
• Sistema de cambio rápido para husillo de tupi: estándar (cambio muy rápido; admite husillos con herramientas de moldurado pre-montadas y diferentes diámetros; admite husillo de fresadora de alta velocidad hasta 15 000 rpm)
• Mesa deslizante (estándar / opcional): 51⅛" (1 300 mm) [opciones: 81" (2 050 mm) / 98⅜" (2 500 mm)]
• Opciones de mesas auxiliares: 43¼" (1 100 mm) y 51" (1 295 mm) con brazo telescópico (opcional)
• Velocidades (variante profil 45 Z): 3 500 / 4 500 / 6 000 / 8 000 / 10 000 rpm (Opción: ajuste continuo 1 500–10 000 rpm)
• Control del husillo de tupi: disponible como "Power-Drive" o como control táctil "x-motion" (7" TFT) según variante
• Construcción del husillo: husillo Format-4 con 3 rodamientos metálicos de alta calidad (estándar)
• Sujeción Quick-Lock: adecuada para husillos Ø 30 mm para cambios rápidos de herramienta
• Doble extracción de polvo: a través de la bancada y depósito de recogida de virutas bajo el cabezal
• Guiado de la mesa de entallado: sistema X-Roll sobre superficies de guía endurecidas y pulidas (larga duración; garantía de fábrica de 10 años para el guiado)
• Variantes: "profil 45 Z" y "profil 45 Z x-motion" (x-motion incluye posicionamiento de husillo/bancada desde la pantalla táctil y base de datos de utillaje)
