Caja de avance piñón-cremallera VH01L300

Resumen

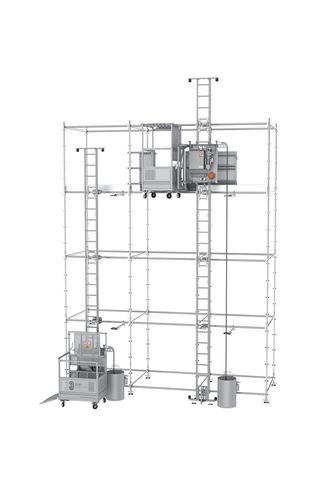

El elevador vertical de escalera VH01L300 utiliza el accionamiento por cremallera de 3S INDUSTRY para ofrecer rendimiento de elevación industrial en un mínimo espacio. Diseñado para integrarse con sistemas de andamios estándar, incorpora una cuna de transporte giratoria 90° para cargas y descargas controladas en la plataforma. Carga nominal: 300 kg; apto para alturas de elevación de hasta 50 m / 164 ft.

Características

• Accionamiento por cremallera
• Cuna giratoria 90° para transferencias a plataforma
• Perfil de mástil delgado para reducir el espacio requerido
• Control por inversor de frecuencia para regulación de la velocidad del motor

Ventajas

• Engranaje positivo que elimina el deslizamiento o estiramiento de cables
• La plataforma gira hacia el interior del andamio para transferencias más seguras
• Mástil de huella reducida para mejor accesibilidad en obras congestionadas
• Salida de potencia regulada que reduce el estrés mecánico y evita picos de corriente

Beneficios

• Estabilidad operativa: arranque/parada suave y velocidad constante con diferentes cargas
• Seguridad y ergonomía mejoradas al evitar alcances peligrosos sobre barandillas
• Reducción de la huella en obra: hasta un 40 % menor que muchos elevadores estándar
• Menor desgaste y mantenimiento por la regulación del motor

Detalles del producto

• Sección superior: estructura anti-sobrepaso que evita el desprendimiento de la sección estándar de la escalera durante la operación.
• Sección de riel estándar: construcción en acero al carbono para rigidez y resistencia; pernos de conexión rápida para un montaje más rápido.
• Sección inferior: altura ajustable para adaptarse a distintas condiciones de suelo; kit de movilidad integrado opcional para reubicación segura.
• Unidad de accionamiento: equipada con dispositivo de ajuste de altura y compatible con un mecanismo de desplazamiento portátil para facilitar la instalación y movilidad.
• Cuna de transporte con extensión: aleación de aluminio de alta resistencia con funciones eléctricas de montaje/desmontaje para evitar la manipulación manual en la puesta en servicio.
• Cuna de transporte sin extensión: aleación de aluminio de alta resistencia con funciones eléctricas de montaje/desmontaje para evitar la manipulación manual en la puesta en servicio.

Especificaciones / Características técnicas

• Modelo: VH01L300
• Tipo de accionamiento: Cremallera
• Carga nominal máxima: 300 kg
• Velocidad máxima de elevación: 20 m/min
• Distancia de frenado anti-caída: ≤ 1.4 m
• Altura máxima de elevación: 50 m / 164 ft
• Dimensiones de la plataforma: Antes de la expansión: 880 x 1260 x 1400 mm; Después de la expansión: 880 x 1260 x 2090 mm
• Longitud/Peso de riel individual: 1.96 m / 24.5 kg
• Potencia motor: 2.2 kW
• Tensión de funcionamiento: 230 V 50 Hz (Corriente máxima 16A)
• Certificación: CE / EN 12158-1

Especificaciones (vista tabla)
Modelo: VH01L300
Tipo de accionamiento: Cremallera
Carga nominal máxima: 300 kg
Velocidad máxima de elevación: 20 m/min
Distancia de frenado anti-caída: ≤ 1.4 m
Altura máxima de elevación: 50 m / 164 ft
Dimensiones de la plataforma: Antes de la expansión: 880x1260x1400 mm; Después de la expansión: 880x1260x2090 mm
Longitud/Peso de riel individual: 1.96 m / 24.5 kg
Potencia motor: 2.2 kW
Tensión de funcionamiento: 230 V 50 Hz (Corriente máxima 16A)
Certificación: CE / EN 12158-1
