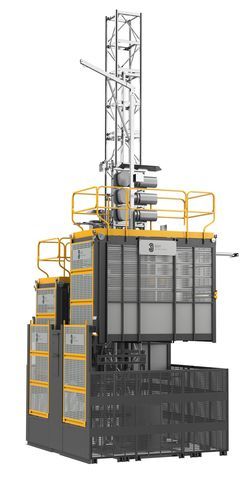

Ascensor de cremallera CH Series

eléctricomotorizadopara el sector de la construcción

Descripción general
La serie CH de montacargas de obra está diseñada para la logística en obras de gran altura y ciclos intensivos. Disponible en configuración de cabina simple (CH200) o cabina gemela (CH200/200), el sistema emplea accionamiento pignon-cremallera y control por frecuencia variable para transportar personal y materiales a velocidades seleccionables de hasta 63 m/min. Diseñado para operación continua en obra, la serie CH combina rendimiento, dispositivos de seguridad y opciones de accionamiento eficientes en energía.

Características

• Capacidad de cabina gemela para operación simultánea
• Velocidades elevadas seleccionables hasta 63 m/min
• Control por frecuencia variable (VFC/VFD) eficiente

Ventajas

• Duplica la capacidad de transporte vertical en un único mástil
• Desplazamiento vertical rápido para reducir tiempos de tránsito
• Corriente de arranque reducida para mejor gestión de la alimentación en obra

Beneficios

• Rendimiento logístico: Soporta cambios de turno en pico y entregas de material simultáneas
• Eficiencia operativa: Minimiza tiempos de espera y traslados a plantas superiores
• Control de costes: Reduce consumo energético y demanda máxima en obra

Detalles del producto

• Dispositivo de seguridad: Cerradura por exceso de velocidad que se acciona automáticamente; si la velocidad de descenso supera el límite nominal, el sistema bloquea y corta la alimentación de inmediato.
• Anclaje (Tie-in): Sistema de anclaje estructural que fija el mástil al edificio, restringe el balanceo y transmite cargas laterales para mantener la elevación estable.
• Unidad de accionamiento: Motor reductor que impulsa el piñón a lo largo de la cremallera para un movimiento vertical positivo y controlado.
• Sección de mástil: Secciones modulares portantes que forman la columna principal, guían verticalmente y son extensibles según la altura de trabajo requerida.
• Accionamiento piñón-cremallera: Sistema forzado que ofrece posicionamiento preciso y alta capacidad de retención.
• Variador de frecuencia (VFD): Gestiona la lógica de control del montacargas y proporciona arranques/paradas suaves; compatible con control inteligente y módulo de voz para confort y control operacional.

Especificaciones (tabla)
Modelo : CH200 (Simple) | CH200/200 (Gemelo)
Carga nominal : 2000 kg | 2000 / 2000 kg
Velocidad : 0–46 m/min o 0–63 m/min | 0–46 m/min o 0–63 m/min
Sistema de control : VFC (VFD)
Potencia motor : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
Dimensiones cabina : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
Altura máx. : hasta 300 m (mástil extensible)

Especificaciones técnicas

• Serie: CH Series
• Configuraciones: Cabina simple (CH200) y cabina gemela (CH200/200)
• Carga nominal (simple): 2000 kg; (gemela): 2000 / 2000 kg
• Velocidades de operación: seleccionables 0–46 m/min o 0–63 m/min
• Control: Control por frecuencia variable (VFC / VFD)
• Opciones potencia motor: 2×11 kW, 2×18.5 kW, 3×11 kW, 3×18.5 kW; gemela: 2×(2×11) o 2×(3×18.5) kW
• Dimensiones cabina: 3200 × 1500 × 2200 mm
• Altura máxima de trabajo: hasta 300 m (mástil extensible)
• Accionamiento: Piñón y cremallera (drive forzado)
• Componentes clave: bloqueo por sobrerrevoluciones, sistema de anclaje tie-in, unidad de transmisión, secciones de mástil, cremallera & piñón, VFD con arranque/parada suave y control inteligente/módulo de voz
