Línea de vida horizontal TF series

permanenteflexibleEN 795

Descripción del producto

• El sistema de protección contra caídas horizontal (línea de vida) es un sistema de anclaje continuo diseñado para permitir que el personal trabaje en altura con seguridad y libertad de movimiento a lo largo de una trayectoria definida (cubiertas, fachadas, plataformas, estructuras industriales).

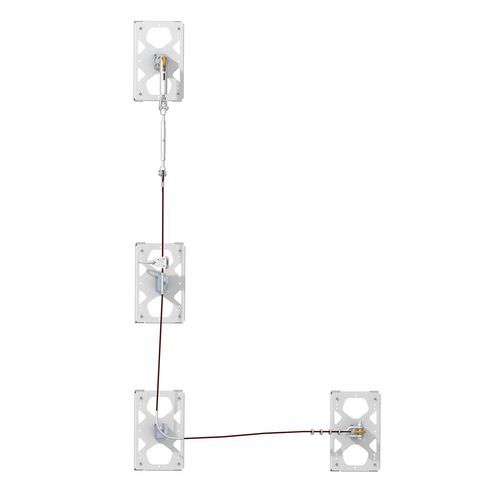

• El sistema puede instalarse en tramos rectos o con esquinas; el anclaje móvil (traveller) se desliza por el cable y atraviesa los soportes sin desmontaje, permitiendo movimiento continuo.
• Diseñado para uso simultáneo por varios operarios y para diversas tareas de mantenimiento y acceso.
• En caso de caída, la absorción de energía integrada y la geometría del sistema reducen las fuerzas máximas para limitar el impacto sobre el usuario y la estructura de anclaje.
• Los componentes principales están fabricados en acero inoxidable para resistencia a la corrosión y adaptación a distintos entornos.

Componentes clave

• Anclaje final: Punto de anclaje y soporte en acero inoxidable 316L; certificado CE y conforme a EN 795:2012.
• Soporte intermedio: Soporte soldado que permite el paso fluido de los travellers sin desmontaje; separación controlada para limitar la flecha del cable.
• Soporte de giro: Soporte para esquinas diseñado para el paso fluido del cable y del traveller.
• Tensor: Dispositivo para tensar la línea de vida, reducir el desplazamiento lateral durante una caída y limitar la altura y la fuerza del impacto.
• Absorbedor de impacto: Elemento de absorción de energía que mitiga las fuerzas de detención para proteger al personal y la estructura.
• Anclaje móvil (traveller): Se desplaza a lo largo de la línea de vida, supera los soportes intermedios y de giro, y puede montarse/desmontarse en cualquier posición.
• Cable de acero: Disponible galvanizado, en acero inoxidable 304 o 316; diámetros según modelo.

Tabla de especificaciones
Modelo: TF-SH80
Material: Acero inoxidable 304 / 316
Diámetro del cable: 8,0 mm
Carga nominal: 12 kN
Separación de soportes intermedios: ≤ 12 m
Anticaídas aplicable: TF-H10
Norma: EN 795:2012
Certificación: CE
Personalización: Diseño y fabricación a medida

Modelo: TF-SH10
Material: Acero inoxidable 304 / 316
Diámetro del cable: 9,5 mm
Carga nominal: 12 kN
Separación de soportes intermedios: ≤ 12 m
Anticaídas aplicable: TF-H10
Norma: EN 795:2012
Certificación: CE
Personalización: Diseño y fabricación a medida

Modelo: TF-SH83
Material: Acero inoxidable 304 / 316
Diámetro del cable: 8,3 mm
Carga nominal: 12 kN
Separación de soportes intermedios: ≤ 12 m
Anticaídas aplicable: TF-H10
Norma: EN 795:2012
Certificación: CE
Personalización: Diseño y fabricación a medida


Notas adicionales

• El diseño del sistema admite disposiciones rectas o en esquina.
• El traveller / anclaje móvil pasa por los soportes sin desmontaje para movimiento ininterrumpido a lo largo de la línea.
• Opciones de cable: galvanizado, acero inoxidable 304 o 316 según el entorno.

Especificaciones técnicas

• Modelos: TF-SH80, TF-SH10, TF-SH83
• Materiales: Acero inoxidable 304 o 316 (anclaje final especificado como 316L)
• Diámetros de cable: 8,0 mm (TF-SH80), 9,5 mm (TF-SH10), 8,3 mm (TF-SH83)
• Carga nominal: 12 kN
• Separación de soportes intermedios: ≤ 12 m
• Anticaídas aplicable: TF-H10
• Normas: EN 795:2012
• Certificación: CE
• Personalización: Diseño y fabricación a medida disponibles
