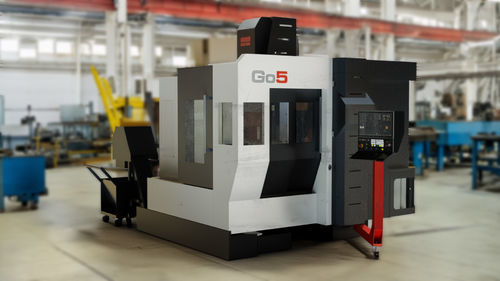

Centro de mecanizado 5 ejes Go5

verticalcon mesa móvilde pórtico

Resumen
El FIDIA Go5 es un centro de fresado 5 ejes de alta velocidad con configuración de pórtico fijo y mesa móvil, diseñado para maximizar la rigidez en un tamaño compacto. La estructura está realizada íntegramente en fundiciones de hierro colado de alta masa para garantizar estabilidad térmica y un elevado amortiguamiento de vibraciones durante todas las operaciones de mecanizado. La bancada inclinada a 45° optimiza la integración de la mesa basculante/rotatoria y facilita la caída natural de los virutas hacia el sistema de evacuación.

Puntos clave

• Accesibilidad: Dos grandes puertas correderas permiten carga frontal y lateral de las piezas.
• Instalación: La rigidez estructural evita la necesidad de cimentaciones especiales en suelos industriales adecuados.
• Gestión de virutas: Sistema integrado con sinfín frontal y transportador trasero de serie.

Estructura
El Go5 presenta una arquitectura de pórtico fijo con mesa móvil, construida con fundiciones de hierro colado de alta masa para priorizar la estabilidad dinámica. Esta construcción aporta un excelente amortiguamiento de vibraciones, comportamiento térmico superior y menor deriva geométrica en ciclos largos. La bancada inclinada a 45° actúa como elemento portante, distribuyendo las cargas para ofrecer rigidez torsional y precisión en todo el volumen de trabajo.

Instalación Plug & Play
Diseñado para flexibilidad logística: el monobloque de hierro colado permite la instalación sobre pavimentos industriales de buena calidad sin cimentaciones especiales. El nivelado se realiza mediante soportes antivibración para reducir los tiempos de puesta en marcha. La estructura autoportante permite reubicaciones y elevaciones sin comprometer las alineaciones geométricas originales.

Unidad de fresado
El Go5 puede equiparse con dos familias de husillos para cubrir necesidades productivas desde desbaste a alta velocidad hasta acabados de precisión. Cada husillo cuenta con refrigeración a circuito cerrado para rodamientos y arrollamientos. Los rodamientos se lubrican con mínima cantidad de aire/aceite gestionada automáticamente para asegurar durabilidad en uso continuo a alta velocidad.

Especificaciones técnicas y Layout (extracto D321)
Recorridos D321 | X: 3000 mm | Y: 2200 mm | Z: 1100 mm
Velocidad ejes: 24 m/min
Dimensiones mesa (D321): 3000 x 2000 mm
Capacidad de carga mesa (D321): 3500 Kg/m²

Especificaciones técnicas (layout alternativo)
Recorridos ejes: X 600 mm (23.6") | Y 850 mm (33.5") | Z 450 mm (18")
Velocidad ejes: 30 m/min
B - Inclinación (Mesa): ±180°
C - Rotación (Mesa): 360° continuo
Diámetro plato mesa: Ø400 mm (15.7")
Carga máxima mesa: 300 kg (660 lb)

Opciones de husillo
M3A/20-18 vs M3A/19-36
Velocidad máxima husillo: 18.000 rpm | 36.000 rpm
Potencia máxima (S1/S6): 11.7 / 20 kW | 17 / 19.5 kW
Par máximo (S1/S6): 26 / 80 Nm | 11 / 12.5 Nm
Sujeción herramienta: HSK-A63 | HSK-E50
Refrigeración husillo: circuito cerrado para rodamientos y arrollamientos; lubricación de rodamientos con sistema aire/aceite de mínima cantidad y gestión automática.

Características / Datos técnicos

• Modelo: Go5
• Configuración: Pórtico fijo con mesa móvil; bancada inclinada 45°
• Estructura: Fundiciones en hierro colado de alta masa (monobloque)
• Peso aproximado: ~8.000 kg
• Accesibilidad: Carga frontal y lateral vía dos grandes puertas correderas
• Cimentación: No requiere cimentaciones especiales en suelos adecuados; soportes antivibración para nivelado
• Gestión de virutas: Sinfín frontal integrado y transportador trasero
• Recorridos D321: X 3000 mm, Y 2200 mm, Z 1100 mm
• Velocidad ejes D321: 24 m/min
• Dimensiones mesa (D321): 3000 x 2000 mm
• Capacidad de carga mesa (D321): 3500 Kg/m²
• Recorridos alternativos: X 600 mm; Y 850 mm; Z 450 mm
• Velocidad ejes (layout alternativo): 30 m/min
• Diámetro plato mesa: Ø400 mm
• Carga máxima mesa: 300 kg
• B - Inclinación (Mesa): ±180°
• C - Rotación (Mesa): 360° continuo
• Opciones de husillo: M3A/20-18 (18.000 rpm) y M3A/19-36 (36.000 rpm)
• Potencia husillo (S1/S6): hasta 20 kW / hasta 19.5 kW según versión
• Par husillo (S1/S6): hasta 80 Nm según versione
• Sujeción herramienta: HSK-A63 o HSK-E50
• Sistemas integrados: refrigeración a circuito cerrado para husillos, lubricación mínima aire/aceite para rodamientos
