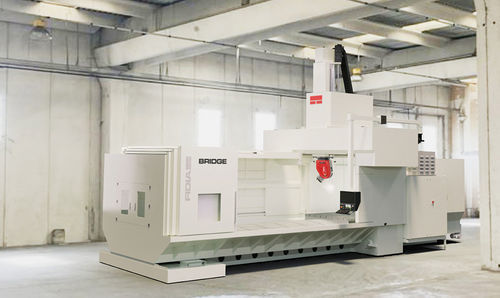

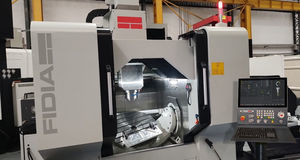

Fresadora 5 ejes BRIDGE series

verticalcon mesa móvilde pórtico

Descripción del producto
Fidia BRIDGE es un centro de fresado 5 ejes con estructura de pórtico fijo y mesa móvil. Los componentes en fundición de alta calidad, optimizados por FEM, proporcionan la rigidez estructural necesaria para el desbaste a alta velocidad y los acabados de alta calidad superficial. La máquina está diseñada para precisión y producción de gran exigencia.

Aplicaciones y flexibilidad
El amplio espacio entre columnas facilita el montaje y la manipulación de utillajes y piezas complejas. Con la cabeza birotativa FIDIA, opciones de husillo, sistemas de medición integrados, almacenador de herramientas de hasta 60 posiciones y sistema de refrigeración a alta presión, BRIDGE se adapta a la producción de moldes, modelos, prototipos y componentes estructurales aeronáuticos.

Configuración y tamaños
La serie BRIDGE está disponible en tres configuraciones de recorridos de ejes y dos opciones de husillo para la cabeza birotativa 5 ejes FIDIA.

Mesa (diseño y capacidad)
La mesa móvil en el eje X dispone de ranuras en T para el amarre de la pieza. El soporte de la mesa en todo el recorrido elimina voladizos y desviaciones durante el mecanizado. Guías de rodillos de precisión y husillos de bolas clase C3 acoplados directamente a motores brushless garantizan alta dinámica, precisión y repetibilidad. La cinemática está protegida por cubiertas de acero inoxidable para evitar la contaminación por polvo, virutas y refrigerante.

Estructura
Estructura de pórtico robusta con bancada reforzada y nervaduras densas para proporcionar máxima rigidez y resistencia a las cargas de corte, asegurando un soporte estable de la mesa en trabajos de gran exigencia.

Destacados de diseño Y, Z
El eje Y tiene un carro soportado por tres guías de rodillos ubicadas en dos lados de la viga para mantener la ortogonalidad. El RAM vertical tiene una sección generosa y es accionado por dos husillos de bolas en tándem con motores brushless para minimizar deformaciones y mantener la precisión.

Cabezal birotativo M5A
El cabezal M5A está optimizado para fresado a alta velocidad y presenta una estructura compacta y asimétrica en fundición para estabilidad térmica. Es adecuado para mecanizar acero, fundición y aluminio y facilita el acceso a zonas de difícil acceso.

Matriz de tamaños (recorridos de ejes y datos de mesa)
Recorridos ejes | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
Dimensiones mesa (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
Carga máxima (Kg) | 6.000 | 8.000 | 12.000

Opciones y accesorios

• Cabezal birotativo FIDIA 5 ejes (M5A)
• Sistemas de medición integrados
• Almacenador de herramientas hasta 60 posiciones
• Sistema de refrigeración a alta presión
• Dos opciones de husillo para el cabezal

Características / especificaciones técnicas

• Tipo de máquina: centro de fresado 5 ejes con pórtico fijo y mesa móvil
• Estructura: fundición de alta calidad, optimizada por FEM, bancada reforzada con nervaduras
• Recorridos de ejes (X x Y x Z): ver matriz de tamaños arriba (BRIDGE 2 / BRIDGE 3 / BRIDGE 4)
• Dimensiones mesa (XY): 2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 mm (según modelo)
• Carga máxima mesa: 6.000 kg (BRIDGE 2), 8.000 kg (BRIDGE 3), 12.000 kg (BRIDGE 4)
• Características de la mesa: mesa móvil con soporte en todo el recorrido y ranuras en T para amarre
• Guias y transmisión: guías de rodillos de precisión, husillos de bolas clase C3, motores brushless en los ejes
• Protección: cubiertas de acero inoxidable para la cinemática (protección contra polvo, virutas y refrigerante)
• RAM: RAM vertical accionado por dos husillos de bolas en tándem con motores brushless
• Cabezal: cabezal birotativo M5A, estructura en fundición, diseño compacto y asimétrico
• Accesorios: medición integrada, almacenador hasta 60 posiciones, refrigeración a alta presión
• Aplicaciones típicas: moldes, modelos, prototipos, piezas estructurales aeroespaciales
