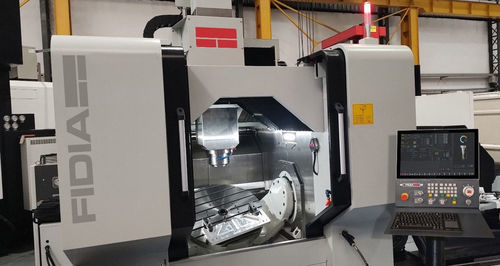

Centro de mecanizado 5 ejes Go9

verticalpara aceropara aluminio

Descripción
El Go9 es un centro de mecanizado pórtico 5 ejes diseñado para el fresado de alta velocidad de piezas complejas en acero, acero templado, aluminio y titanio. Estructura de pórtico en fundición con bancada monobloque tipo U que garantiza rigidez y estabilidad térmica. Huella compacta sin necesidad de cimentación especial y masa de amortiguación de 24 toneladas. Motores torque directos en los ejes A y C y control térmico activo en toda la cadena cinemática, adecuado para talleres de moldes, proveedores aeroespaciales y fabricantes de matrices para automoción.

Características clave

• Estructura íntegra en fundición
  Bancada monobloque en U de 24 t. No requiere cimentación especial. Alta estabilidad térmica y amortiguación de vibraciones.
• Ejes A y C accionados por motores torque
  Movimiento sin juego con encoders directos. Dos motores en la bancada del eje A para máxima rigidez. Refrigeración activa en todos los motores.
• Control térmico activo
  Chiller dedicado para los husillos de bolas XYZ y para los motores directos de los ejes A y C. Husillo refrigerado con chiller independiente para evitar la dilatación térmica.
• Sistema de husillos de bolas de alta velocidad
  Husillos de bolas clase C3, precargados y coolant-through en XYZ. Eje Y del pórtico con doble motor y doble regla óptica para accionamiento simétrico.

Aplicaciones

• Moldes de inyección de plástico: Mecanizado en acero y acero templado de componentes de moldes complejos y de alta precisión para automoción y lentes ópticas.
• Matrices de forja: Matrices en acero templado para forja en caliente en sectores automotriz e industrial.
• Aeronáutica: Soportes, piezas rotativas para motores a reacción y componentes estructurales en aluminio y titanio.

Información técnica (tablas)
Notas técnicas: Todos los datos de precisión conforme a VDI 3441. Condiciones de referencia: 20°C, desviación máx. 3°C, variación máx. 1°C/h.

PARAMETRO : VALOR
Ejes lineales (XYZ) :
X : 800 mm
Y : 900 mm (+330 mm)
Z : 620 mm
Velocidad máx. (X, Y, Z) : 48 m/min

Datos de la máquina
Huella : 4400 x 3200 mm
Peso total : 24 000 kg

OPCIONES DE HUSILLO
Opciones : M3A/32-18 (STD) | M3A/35-24 (OPT)
Potencia máx. S1 / Potencia máx. S6 : 26 kW / 32 kW | 25 kW / 35 kW
Par máx. S1 / S6 : 124 Nm / 154 Nm | 83 Nm / 119 Nm
Velocidad máx. : 18 000 rpm | 24 000 rpm
Sujeción herramienta : HSK-A63 | HSK-A63
Lubricación husillo : Grasa permanente | Aire/Aceite

MAGACÉN DE HERRAMIENTAS
Estandar : 48 pockets (HSK), tipo cadena, brazo intercambiador
Opcional : 96 pockets (HSK), tipo disco

MESA TRT/800
Diámetro mesa : Ø 800 mm
Diámetro rotación máx. (swing) : Ø 1000 mm
Ranuras T : 9 x 14 mm, paso 90 mm
Carga máx. : 1200 / 950 kg
Recorrido eje A : ±125°
Recorrido eje C : Endless (360° continuo)
Resolución posicional : 0.001°
Par de apriete C / A : 3000 Nm / 6000 Nm

Nota: Imágenes de sistemas CNC en la ficha (nC19, C20). Go9 disponible también con control SIEMENS "Sinumerik ONE" como opción.
