Rodillo de transportador libre DR-EX

controladode acerode caucho nitrilo

Descripción general

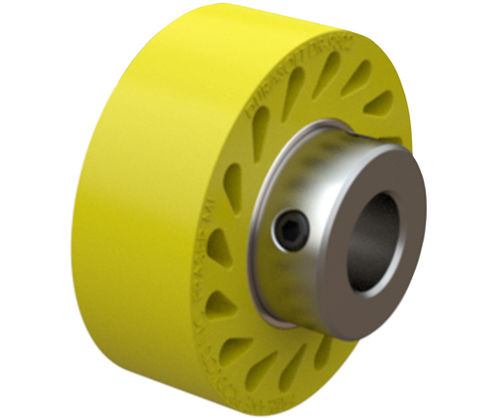

La serie DuraSoft® DR-9502 son rodillos montados en eje con inserto de acero y una superficie exterior de elastómero unida permanentemente al inserto. Diseñados para aplicaciones de transporte y manejo de materiales que requieren contacto conforme y fijación segura al eje. El cubo se extiende más allá del rodillo y se asegura al eje con dos tornillos prisioneros situados a 90°.

Materiales y dureza

• Materiales exteriores disponibles: uretano, nitrilo, neopreno
• Rango de dureza: 20–95 Shore A (ejemplos en la tabla: 35, 60, 80)

Diseño y características

• Superficie de contacto lisa unida permanentemente a un inserto de acero para rendimiento constante
• Cubo montado en eje que sobresale para un montaje sencillo
• Cubo suministrado con dos tornillos prisioneros a intervalos de 90° para fijar al eje
• Los orificios en forma de "lágrima" en el elastómero permiten una flexión controlada para un contacto firme sin daños

Opciones de piezas disponibles (tabla)
Encabezado: ID | Número de pieza | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometro (Shore A) | Material | Color
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

Notas
Los rodillos indicados son de tipo accionado por eje con inserto de acero unido permanentemente. Existen variantes en uretano (ejemplos arriba), nitrilo y neopreno. La tabla indica diámetros, anchos, dureza y colores cuando están disponibles.

Especificaciones técnicas

• Rodillo montado en eje con cubo y dos tornillos prisioneros (90°)
• Inserto de acero unido permanentemente al exterior de elastómero
• Materiales exteriores: uretano, nitrilo, neopreno
• Rango de dureza (Shore A): 20–95
• Diámetro exterior típico (D) en las piezas listadas: 2.50 in
• Anchos (W): 0.92 in; ancho del cubo (W2): 0.50 in
• Diámetros interiores (D1) mostrados: 1.25 in y 1.37 in
• Rangos dimensionales del orificio/inserto (D2) por pieza (ejemplos: .501/.505, .626/.631, .751/.756, 1.001/1.006)
• Característica de diseño: orificios en forma de "lágrima" en el elastómero para contacto conforme
