Rodillo de transportador controlado RR-EX

de nitrilode neoprenode poliuretano

Descripción general

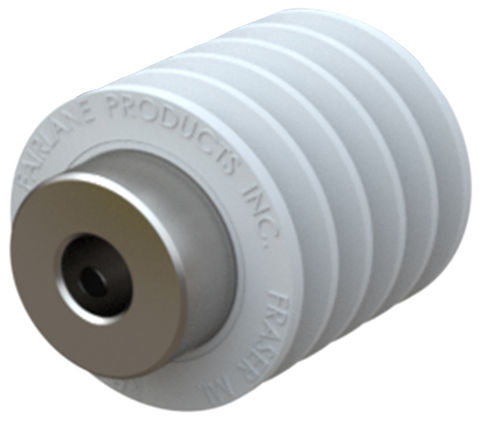

Los rodillos con aletas presentan ranuras circunferenciales unidas permanentemente a un inserto de acero y están diseñados para montaje en eje. Un buje sobresale del rodillo y se suministra con dos tornillos de fijación ubicados a 90° para asegurar el rodillo al eje. El perfil ranurado reduce el área de contacto con la pieza y canaliza suciedad, residuos y líquidos fuera de la superficie de contacto. Los rodillos están disponibles en neopreno, nitrilo y uretano con durezas de 20 a 60 Shore A.

Materiales y opciones

• Materiales: Neopreno, Nitrilo, Uretano
• Dureza: Rango indicado en el sitio 20 a 60 (Durometro, Shore A)
• Montaje: Accionamiento por eje con buje y dos tornillos de fijación (90° de separación)
• Inserto: Inserto de acero (unido permanentemente)

Opciones de piezas (tabla)
Encabezado: ID | SKU | Número de pieza | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Nº de aletas | Durometro (Shore A) | Material | Color
113338 | RR-9250-2-20-EX500 | RR-9250-2-20-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 20 | Neopreno | Negro
113356 | RR-9250-2-20W-EX500 | RR-9250-2-20W-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 20 | Nitrilo | Blanco
113342 | RR-9250-2-20-EX625 | RR-9250-2-20-EX625 | 2.00 | 1.25 | .626/.631 | .92 | .50 | 3 | 20 | Neopreno | Negro
113362 | RR-9250-2-20W-EX625 | RR-9250-2-20W-EX625 | 2.00 | 1.25 | .626/.631 | .92 | .50 | 3 | 20 | Nitrilo | Blanco
113345 | RR-9250-2-20-EX750 | RR-9250-2-20-EX750 | 2.00 | 1.25 | .751/.756 | .92 | .50 | 3 | 20 | Neopreno | Negro
113364 | RR-9250-2-20W-EX750 | RR-9250-2-20W-EX750 | 2.00 | 1.25 | .751/.756 | .92 | .50 | 3 | 20 | Nitrilo | Blanco
113325 | RR-9250-2-20-EX10 | RR-9250-2-20-EX10 | 2.00 | 1.37 | 1.001/1.006 | .92 | .50 | 3 | 20 | Neopreno | Negro
113349 | RR-9250-2-20W-EX10 | RR-9250-2-20W-EX10 | 2.00 | 1.37 | 1.001/1.006 | .92 | .50 | 3 | 20 | Nitrilo | Blanco
113398 | RR-9250-2-35-EX500 | RR-9250-2-35-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 35 | Neopreno | Negro
113516 | RR-9250-2-35W-EX500 | RR-9250-2-35W-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 35 | Nitrilo | Blanco

Notas

• El perfil ranurado (con aletas) reduce el contacto de superficie y canaliza residuos/liquidos fuera de la zona de contacto.
• Inserto de acero endurecido unido dentro del rodillo para montaje en eje.
• El buje se suministra con dos tornillos de fijación (90° de separación) para asegurar al eje.

Especificaciones técnicas

• Denominación comercial: RR-EX
• Tipo de producto: Rodillos con aletas (accionamiento por eje)
• Inserto: Inserto de acero, unido permanentemente
• Montaje: Accionamiento por eje; el buje sobresale del rodillo; buje fijado por dos tornillos a 90°
• Materiales disponibles: Neopreno, Nitrilo, Uretano
• Durometro (Shore A): Rango típico indicado en el sitio 20 a 60 (valores individuales listados: 20, 35, etc.)
• Diámetros nominales típicos (ejemplos): D = 2.00 in; ejemplos D1: 1.25 in, 1.37 in
• D2 (rango de ID ejemplos): .501/.505, .626/.631, .751/.756, 1.001/1.006
• Anchos (W): típico .92 in; W2 (ancho del buje): típico .50 in
• Número de aletas en la tabla: 3 (para las piezas listadas)
• Colores por material listados: Negro (Neopreno), Blanco (Nitrilo)
