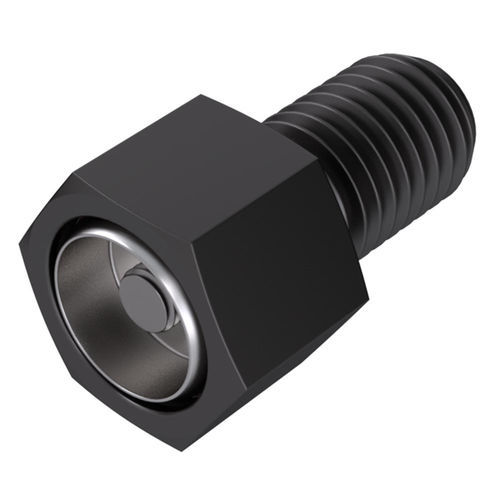

Tornillo de nivelación BUH series

de cabeza hexagonalcon hueco hexagonalde acero inoxidable

Resumen
La almohadilla reemplazable gira para permitir el autoalineado sobre superficies irregulares. La almohadilla encaja en una copa esférica de acero inoxidable 440C endurecida (Rc 58/60) y se mantiene en su lugar con un tornillo de bloqueo. La almohadilla puede reemplazarse cuando esté desgastada o cuando se requiera un estilo diferente. La carcasa está fabricada en acero aleado, tratado térmicamente a Rc 43/46 con acabado de óxido negro. Las piezas que figuran a continuación corresponden solo al conjunto Swivot y no incluyen la almohadilla. Las almohadillas deben pedirse por separado seleccionando cualquier almohadilla fija de agarre o de apoyo con el diámetro adecuado.

Características

• La almohadilla reemplazable permite el autoalineado en superficies irregulares
• La almohadilla se asienta en una copa esférica de 440C inox endurecido (Rc 58/60)
• Almohadilla retenida con un tornillo de bloqueo para posicionamiento seguro
• Carcasa: acero aleado, tratamiento térmico Rc 43/46, acabado óxido negro
• Conjunto Swivot suministrado sin almohadilla; almohadillas vendidas por separado

Opciones de piezas disponibles (representación en tabla)
Encabezado: ID - SKU/Número de pieza - Rosca - Diámetro almohadilla reemplazable (in) - L (in) - H (in) - H1 con almohadilla 3/8 in. (in) - H1 con almohadilla 1/2 in. (in) - SW (in) - V Grados - K (in) - Diámetro bola (in) - Capacidad (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

Medios y Documentos
Documento técnico del gripper disponible para este producto (PDF técnico).

Especificaciones técnicas

• Asiento de la almohadilla: copa esférica en acero inoxidable 440C endurecido, dureza Rc 58/60
• Material de la carcasa: acero aleado, tratamiento térmico Rc 43/46
• Acabado: óxido negro
• Retención de la almohadilla: tornillo de bloqueo
• Montaje: conjunto Swivot suministrado sin almohadilla; las almohadillas deben seleccionarse y pedirse por separado según el diámetro
• Varias opciones de rosca y tamaño disponibles (ver lista de piezas arriba)
