Husillo de bolas de acero BUH series

de aleaciónViton®altas cargas

Resumen

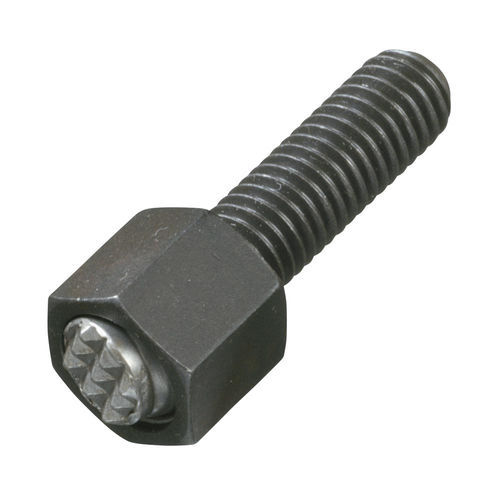

La bola dentada reemplazable gira para permitir la autoalineación en superficies irregulares. Un anillo tórico Viton mantiene la bola en su sitio mientras evita la entrada de contaminantes y proporciona un movimiento suave de la bola. Carcasa de acero aleado, tratada térmicamente a Rc 43/46 con acabado de óxido negro. La bola reemplazable está fabricada en acero rápido M-2, tratado térmicamente a Rc 60/62. Las bolas y anillos tóricos de repuesto se pueden pedir por separado.

Tabla de piezas
Detalle | ID | SKU | Número de pieza | Thread (in) | D (in) | L (in) | H ±.002 | H1 Standoff (in) | SW (in) | V Swivel Degrees | K (in) | Ball Dia (in) | Ball Only Part No. | Tooth Pattern | Load Rating (Lbs)
| 101580 | BUH-0124-S | BUH-0124-S | #10-24 | 5/32 | 1/2 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101637 | BUH-0124X1-S | BUH-0124X1-S | #10-24 | 5/32 | 1 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101686 | BUH-0132-S | BUH-0132-S | #10-32 | 5/32 | 1/2 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101750 | BUH-0132X1-S | BUH-0132X1-S | #10-32 | 5/32 | 1 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101843 | BUH-0230-S | BUH-0230-S | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S | EF | 3,446
| 101859 | BUH-0230-SF | BUH-0230-SF | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF | SF | 3,446
| 101880 | BUH-0230-SF-T | BUH-0230-SF-T | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/4 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF-T | SF | 3,446
| 101853 | BUH-0230-S-T | BUH-0230-S-T | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/4 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S-T | EF | 3,446
| 101981 | BUH-0231-S | BUH-0231-S | 3/8-24 | 3/8 | 1 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S | EF | 3,446
| 101987 | BUH-0231-SF | BUH-0231-SF | 3/8-24 | 3/8 | 1 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF | SF | 3,446

Opciones de piezas

• Rosca en:
  • #10-24
  • #10-32
  • 3/8-24
  • 1/4-20
  • 1/4-28
  • 5/16-18
  • 5/16-24
  • 3/8-16
  • 1/2-20
  • 1/2-13
  • 5/8-18
  • 5/8-11
• Longitud de rosca (in):
  • 1/2
  • 1-1/2
  • 1
  • 2
• Altura de separación (in):
  • 1/16
  • 1/8
  • 1/4
• Patrón de dientes:
  • SF
  • EF
  • Fine

Especificaciones técnicas

• Serie: BUH (Hex Head Swivots® Gripper Assembly)
• Modelo mostrado: BUH-S (Bola dentada en acero herramienta)
• Material de la carcasa: acero aleado, tratado térmicamente a Rc 43/46, acabado óxido negro
• Material de la bola: acero rápido M-2, tratado térmicamente a Rc 60/62
• Anillo tórico: Viton (mantiene la bola, evita contaminantes y asegura movimiento suave)
• La bola es reemplazable; bolas y anillos tóricos de repuesto disponibles por separado
• Patrones de dientes disponibles: SF, EF, Fine
• Diámetros de bola y referencias de piezas (ver tabla) (ejemplos: BUB-187-S, BUB-500-S, BUB-500-SF, etc.)
• Las capacidades de carga varían según tamaño/configuración (ejemplos en la tabla: 1,176 lbs hasta 3,446 lbs)
• Varias tallas de rosca, longitudes de rosca y alturas de separación disponibles según la tabla de piezas
