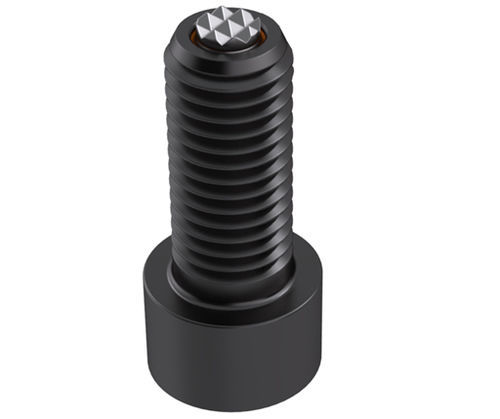

Tornillo de tope TSH series

de acero inoxidablede aleacióncon bola orientable

Resumen del producto Estos conjuntos de tornillos de empuje permiten aplicar una fuerza de empuje estática en línea recta sin transmitir fuerzas torsionales o radiales a la zona de contacto. El diseño con bola de flotación libre permite que el tornillo de empuje siga girando mientras la bola permanece estacionaria contra la superficie de contacto, por lo que resulta idóneo para piezas de forma irregular o contorneadas. La carcasa está fabricada en acero aleado, tratados térmicamente a Rc 43/46 con acabado en óxido negro. La bola reemplazable se mantiene con un anillo tórico Viton que excluye contaminantes y permite el giro. La superficie abrasiva está fusionada de forma permanente a una placa de acero inoxidable serie 300 y tiene una textura comparable a un abrasivo de grano 100. Las partículas de diamante individuales concentran la presión de sujeción en un área muy pequeña y bien distribuida, proporcionando una sujeción superior con marcas mínimas. La superficie de diamante ofrece una resistencia al desgaste excepcional. Bolas y anillos tóricos de repuesto disponibles por separado.

Características

• Diseño de bola de flotación libre para empuje estático sin transmitir par o cargas radiales
• Carcasa: acero aleado, tratado térmicamente a Rc 43/46
• Acabado: óxido negro
• Bola reemplazable retenida por anillo tórico Viton para excluir contaminantes y permitir giro
• Superficie abrasiva de diamante fusionada permanentemente a placa de acero inoxidable serie 300
• Textura comparable a grano 100 para sujeción superior con marcas mínimas
• Excelente resistencia al desgaste gracias a las partículas abrasivas de diamante
• Bolas y anillos tóricos de repuesto disponibles por separado

Opciones de piezas (campos seleccionados) Rosca | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Diámetro bola | Nº pieza bola sola | Capacidad de carga (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

Características / Especificaciones

• Serie / Modelo: TSH-FC-DS (cono abrasivo de diamante, diseño con cabeza)
• Material de la carcasa: acero aleado, tratado térmicamente a Rc 43/46
• Material de la placa: acero inoxidable serie 300 con abrasivo de diamante fusionado permanentemente
• Textura abrasiva: comparable a grano 100
• Retención de la bola: anillo tórico Viton (excluye contaminantes y permite giro)
• Bola: reemplazable (bolas y anillos tóricos de repuesto disponibles)
• Acabado: óxido negro en la carcasa
• Uso previsto: sujeción de piezas lisas, resbaladizas, irregulares o contorneadas con presión de apriete mínima
• Capacidades de carga: ejemplos mostrados en la tabla (p. ej., 1,763 lbs y 4,527 lbs según el tamaño)
