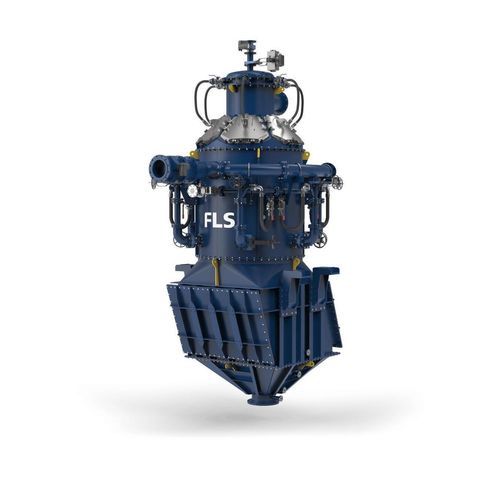

Máquina de flotación RFC™ series

Overview
La celda de flotación REFLUX™ (RFC™) de FLSmidth es una solución de alto rendimiento diseñada para ofrecer una capacidad de proceso significativamente mayor con una huella de planta reducida. El RFC opera a flujos de gas y alimentación elevados y emplea agua de fluidización (lavado) para lograr hasta diez veces más capacidad que las celdas convencionales, manteniendo una eficiencia de separación fina.

Key benefits

• Reducción de CAPEX y OPEX al sustituir varias celdas convencionales y disminuir el volumen/huella necesarios.
• Mejora de ley y recuperación gracias a una hidrodinámica optimizada y contacto burbuja‑partícula de alto cizallamiento.
• Menores costes operativos: reducción del consumo eléctrico (hasta ~30%), del aire (hasta ~65%) y del agua de lavado en comparación con tecnologías de lavado de espuma.
• Alta capacidad (hasta 10× celdas convencionales) que facilita incrementos de capacidad y minimización de huella.

How it works

• Los difusores de pre‑contacto de alto cizallamiento y los canales inclinados permiten operación inundada de aire y generan burbujas más finas, aumentando el flujo de área de superficie de burbuja (hasta ~4× vs celdas tradicionales).
• El contacto burbuja‑partícula se produce en un entorno de alta tasa de cizallamiento para aumentar las tasas de colisión y adhesión.
• El agua de fluidización (lavado en contracorriente) proporciona lavado efectivo y rechazo de ganga, mejorando la ley del producto sin una interfaz espuma‑pulpa definida.
• Elementos de diseño RFC (lamelas y características de lecho fluidizado) permiten separaciones más finas a presiones menores y con menor consumo energético por tonelada procesada.

Applications

• Funciones de flotación rougher, scavenger y cleaner.
• Reprocesamiento de colas y ampliaciones de capacidad en circuitos existentes — fácil retrofit y menor CAPEX.
• Operaciones de alto rendimiento que requieren huella compacta y mayor eficiencia hídrica/energética.

Models and selection
La familia RFC incluye varios modelos. Seleccione el modelo y dimensionamiento según la capacidad del sitio y los requisitos del proceso.

Models comparison (excerpt)

• RFC300 | Diámetro: 300 mm | Caudal pulpa total: 5–13 m3/h | Agua de lavado: 1–5 m3/h | Gas: 2–13 Am3/h
• RFC500 | Diámetro: 500 mm | Caudal pulpa total: 14–35 m3/h | Agua de lavado: 1–14 m3/h | Gas: 5–35 Am3/h

Maintenance & service
El fabricante ofrece soporte postventa que incluye suministro de repuestos y piezas de desgaste, programas de mantenimiento preventivo, asistencia técnica, resolución de problemas, auditorías de circuito y formación para operadores/mantenimiento para maximizar la disponibilidad y la vida útil del equipo.

Technical specifications

• Tecnología: REFLUX™ Flotation Cell (RFC™) que combina difusores de pre‑contacto, canales inclinados, lamelas/características de lecho fluidizado y agua de fluidización en contracorriente.
• Rendimiento: hasta 10× el caudal frente a celdas convencionales; hasta ~4× flujo de área de superficie de burbuja vs celdas tradicionales.
• Eficiencias operativas: reducciones potenciales de energía (hasta ~30%), aire (hasta ~65%) y agua de lavado frente a tecnologías de lavado por espuma.
• Aplicaciones: flotación rougher, scavenger, cleaner; reprocesamiento de colas; incrementos de capacidad en retrofit.
• Modelos representativos: RFC300, RFC500, RFC1400, RFC2000, RFC3000, RFC3600.
• Características de diseño: cámara presurizada con alivio de seguridad, puntos de izado seguros y cumplimiento de normas de seguridad internacionales.
