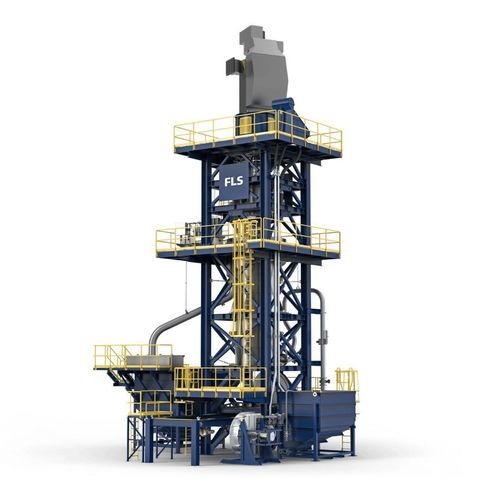

Molino agitador para mineral mill series

de mineralesde desgastevertical

Resumen
Los molinos verticales de molienda fina de FLS (VXPmill y Tower Mill / FTM) son molinos agitadores compactos y eficientes en energía, diseñados para molienda fina y ultrafina en procesos minerales. Están concebidos para aumentar la recuperación, reducir el consumo de energía y agua, y simplificar la instalación y el mantenimiento frente a molinos horizontales equivalentes.

Beneficios clave

• Reducción de CAPEX y logística: módulos preensamblados y probados en fábrica y envío containerizado reducen plazos y facilitan la puesta en marcha.
• Tamaño reducido y mantenimiento simplificado: disposición vertical sin sellos/filtros internos, menor contrapresión y menor riesgo de fugas en los retenes; descarga por pantalla de poliuretano en rebose atmosférico facilita la inspección y reduce paradas.
• Flexibilidad operativa y soporte: accionamientos de alto par y velocidad variable aceptan distintos tipos y densidades de medios; diseño que evita la cavitación a altas velocidades; red de servicio global para repuestos y soporte local.

Modelos y descripción de producto

• FLS Tower Mill (FTM): molino torre vertical de baja velocidad con tornillo agitador central (el único elemento en contacto con la pulpa y los medios) y cámara de molienda vertical que minimiza el sobre-molienda. Características: alimentación inferior para máxima eficiencia de molienda, materiales de desgaste probados, componentes modulares para instalación rápida y opciones de accionamiento (DOL, VSD, arrancador resistivo líquido). Indicado para menas duras y re-molienda fina con ahorro de energía y consumo de medios.
• VXPmill: molino agitado vertical que utiliza medios cerámicos inertes. Opera a intensidades de potencia entre molinos de baja y alta velocidad y es configurable para obtener tamaños de producto típicamente por debajo de ~30 µm. Elementos clave: impulsor modular con discos y separadores extraíbles, alimentación inferior, pantalla de retención de medios y discos poliuretano rotativos que fluidizan los medios cerámicos para molienda por atrición. La distribución de energía se ajusta cambiando el número/espaciado de discos y la carga de medios.

Cómo funciona
El material entra en el molino (alimentación inferior o superior según el modelo) y se muele por la agitación de la cama de medios. El agitador (FTM) o el impulsor de alta velocidad (VXPmill) fluidizan y movilizan los medios, generando atrición y fricción. Las partículas finas salen por rebose mientras las partículas mayores permanecen para mayor reducción de tamaño. La disposición vertical mejora el uso del espacio y la eficacia energética frente a molinos horizontales.

Aplicaciones

• Re-molienda secundaria y terciaria en circuitos de concentración minera
• Molienda fina y ultrafina donde se requieren altas recuperaciones y tamaños de producto finos
• Operaciones que buscan reducir consumo de agua y huella logística

Mantenimiento y servicio
Herramientas digitales (LoadIQ, Advanced Process Control, Asset Health & Insights) permiten monitorización de condición y mantenimiento predictivo. VXPmill permite un lavado y vaciado rápidos de medios cerámicos hacia un depósito para el mantenimiento de discos; FTM ofrece componentes modulares y menos piezas de desgaste para reducir tiempo de inactividad. Repuestos y soporte posventa disponibles a través de la red de servicio FLS.

Comparación de modelos (resumen)

• FTM: baja velocidad, menor caudal; eficiente en energía para molienda fina y media; reduce consumo de energía y medios frente a molinos de bolas horizontales comparables; diseño simple con menos sellos y piezas de desgaste.
• VXPmill: mayor velocidad, mayor caudal; intensidad adecuada para productos ultrafinos (típicamente <~30 µm); impulsor modular y manejo de medios cerámicos permiten configurar la distribución de energía.

Descargas y documentos
Fichas técnicas e información del producto están referenciadas en la página de producto (ficha técnica para FLS Tower Mill y VXPmill). Contacte con FLS para obtener los documentos técnicos y archivos descargables más recientes.

Especificaciones técnicas

• Familia de productos: molinos verticales de molienda fina (VXPmill, FLS Tower Mill / FTM)
• Medios de molienda: cerámica (VXPmill) o acero (FTM)
• Principio de molienda: predominio de atrición, minimización del sobre-molienda por impacto
• Alimentación: por abajo o por arriba según modelo; descarga de pulpa por rebose a través de pantalla de poliuretano en presión atmosférica
• Opciones de accionamiento: Direct-on-Line, Variable Speed Drive, arrancador resistivo líquido; disponiblidad de accionamientos de alto par
• Beneficios de diseño: menor huella vs molinos horizontales; envío en contenedores; componentes preensamblados y probados en fábrica
• Tamaño de producto típico: VXPmill apto para productos por debajo de ~30 µm; FTM apto para tareas finas y ultrafinas con importantes ahorros energéticos frente a molinos de bolas horizontales
• Mantenimiento: lavado/vaciado rápido de medios (VXPmill), componentes modulares y menos piezas de desgaste (FTM)
