Calibrador de presión 2271A series

parámetro eléctricopara manómetropara sensor de presión

Resumen del producto

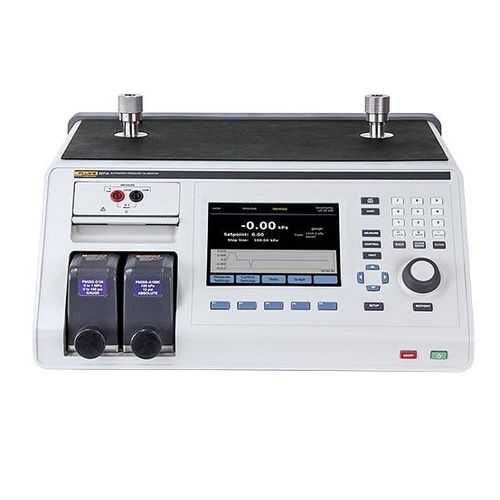

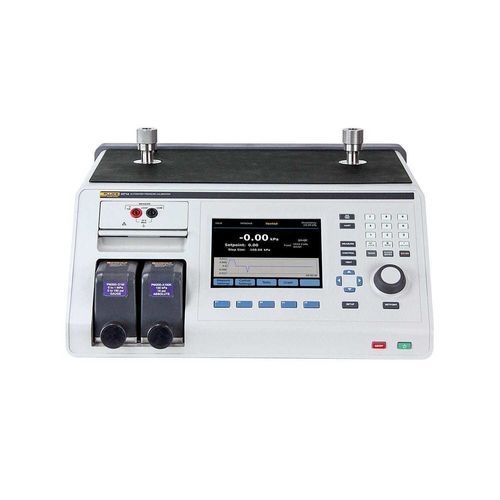

El Fluke 2271A es un calibrador de presión industrial modular que cubre desde -100 kPa hasta 20 MPa (-15 a 3000 psi). El chasis admite hasta dos módulos de medida de presión (PM200 o PM500) e incluye un Módulo de Medida Eléctrica (EMM) compatible con HART para calibración automatizada en bucle cerrado de dispositivos 4–20 mA. Su diseño modular permite adquirir solo las gamas necesarias y añadir o cambiar módulos según evolucione la carga de trabajo.

Características clave

• Cobertura de presión desde presiones muy bajas hasta 20 MPa (3000 psi) en un solo equipo
• Diseño modular: instalación de hasta dos módulos PM200 o PM500 para combinar rangos y clases de exactitud
• EMM con alimentación de bucle 24 V cc y resistencia de 250 Ω conmutables para comunicaciones HART
• Sistema opcional CPS para prevención de contaminación por líquidos/partículas
• Interfaz multilingüe intuitiva y control remoto por Ethernet/RS232/USB
• Puertos de prueba superiores dobles para aumentar el rendimiento; puertos verticales para manómetros

Módulos de medida de presión
El 2271A admite módulos PM200 para una cobertura económica y PM500 para mayor rendimiento. Hasta dos módulos encajan en el frontal del chasis y pueden mezclarse según las necesidades. Los módulos utilizan sensores de silicio caracterizados y cuentan con protección antitorsión en las perillas.

PM200 vs PM500 (resumen)
PM200 (Bueno)

• Especificación típica 0,02 % FS, adecuada para manómetros, transmisores de menor precisión o interruptores
• Sensor de silicio robusto que permite un control más rápido
• Menor coste, facilita adquirir módulos de repuesto

PM500 (Mejor)

• Sensor de silicio altamente caracterizado y linealizado para mediciones precisas
• Incertidumbre típica 0,01 % de la lectura en gran parte del rango
• Más de 45 rangos disponibles hasta 20 MPa (3000 psi)

Puertos de prueba y puerto de referencia
Los puertos de prueba superiores permiten conectar dos DUT simultáneamente para aumentar el rendimiento. Los puertos verticales aceptan manómetros analógicos sin soportes adicionales. Tipos de puerto compatibles: HC20 (M20, apriete manual) y P3000 (retrocompatibilidad P3000/P5500). Se proporciona un puerto de referencia para referencia atmosférica.

Funciones de seguridad
Cada módulo y el chasis principal incluyen válvulas de alivio de presión. El 2271A sigue buenas prácticas de ingeniería con válvulas internas, límites de presión configurables por el usuario y botón de parada de emergencia para proteger al operador y a los instrumentos.

Prevención de la contaminación
El CPS opcional mantiene flujo unidireccional alejado del controlador, dispone de un sumidero por gravedad y filtrado en dos etapas para proteger válvulas y sensores cuando se trabaja con agua, aceite o gas.

Pruebas automatizadas
El software COMPASS® for Pressure automatiza secuencias de calibración para uno o varios DUT. El 2271A ofrece una interfaz remota completa para integración con software personalizado o sistemas de adquisición de datos.

Planes de servicio
Fluke Calibration ofrece planes de servicio de 1, 3 y 5 años para gestionar tiempos de inactividad y coste de propiedad; los planes incluyen opciones de calibración estándar o acreditada y servicios de reparación según el nivel.

Documentación y recursos
Documentación disponible: hoja de seguridad, especificaciones del producto, manuales de operador y programador, ficha técnica y notas de aplicación sobre transmisores HART, incertidumbre, automatización y calibración de manómetros.

Especificaciones técnicas

• Rango de presión: -100 kPa a 20 MPa (-15 a 3000 psi) manométrico
• Puerto de suministro máximo: hasta 23 MPa (3300 psi)
• Clasificación de puerto de prueba: 20 MPa (3000 psi) absoluto; puerto de referencia ≈115 kPa absoluto
• Módulos soportados: PM200 y PM500; hasta dos módulos por chasis
• Precisión de control típica (dinámica): PM200-BG2.5K = 0.005 % del span
• EMM: alimentación 24 V cc, resistencia de 250 Ω conmutable, máximo 30 V cc respecto a masa del chasis
• Interfaces: Ethernet, RS232, USB
• Alimentación: 100–240 V ca, 47–63 Hz; consumo máx. 100 W; fusible T2A 250 V ca
• Operación: 15 °C a 35 °C; almacenamiento -20 °C a 70 °C; humedad relativa operativa <80% a 30 °C, <70% a 35 °C
• Protección: IEC 60529 IP20; vibración MIL‑T‑28800D Clase 3; altitud operativa <2000 m
• Peso chasis aprox. 15 kg; dimensiones ejemplo: ancho 442 mm, profundidad 446 mm, altura 305 mm o 237 mm según configuración
