Comparador de presión hidráulico P5514B series

para calibración de presión

Descripción general

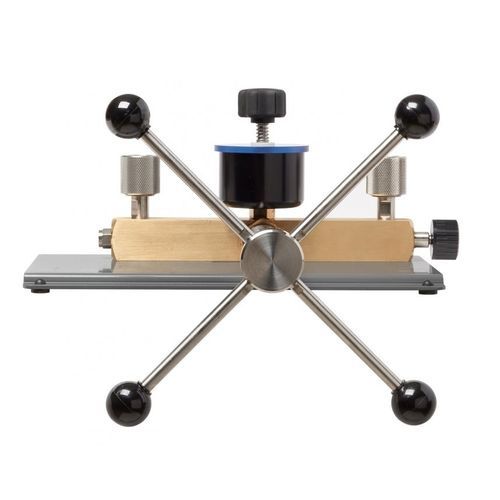

El Fluke Calibration P5514B es un comparador de presión hidráulica compacto y robusto, diseñado para calibraciones en banco y en campo de manómetros, interruptores y transductores. Genera presión hasta 10.000 psi (70 MPa) e incluye un control de ajuste fino tipo Vernier para un posicionamiento preciso durante la calibración. Los conectores sin herramientas y el sellado mejorado de la válvula del depósito facilitan las conexiones y aumentan la estabilidad.

Características principales

• Genera hasta 10.000 psi (70 MPa)
• Ajuste fino Vernier para un ajuste preciso de la presión
• Conectores de prueba sin herramientas para conexiones rápidas y sin fugas
• Incluye adaptadores para tamaños comunes NPT y BSP
• Montaje en bancada o uso portátil con sellado mejorado de la válvula del depósito

Accesorios incluidos

• 1x Comparador de presión (P5514B)
• 1x Junta de repuesto
• 1x Manual de seguridad
• 1x Adaptador 1/4 BSP
• 1x Adaptador 1/2 BSP
• 2x Adaptadores 1/4 NPT
• 1x Adaptador 1/2 NPT
• 4x Manillas de husillo de la bomba

Acerca de los comparadores de presión
Un comparador de presión suministra la misma presión controlada con precisión tanto al manómetro de referencia como al dispositivo bajo prueba, lo que permite calibraciones por comparación directa. Las bombas hidráulicas de Fluke Calibration se utilizan para verificar instrumentos de presión frente a manómetros de referencia, indicadores o transductores y ofrecen una solución rentable cuando se requieren presiones altas y control fino.

Conviértalo en un calibrador de presión
Combinado con manómetros de referencia 2700G, el P5514B forma una solución completa de calibración de banco que puede sustituir a los comprobadores de peso muerto en muchas aplicaciones. Las configuraciones en paquete (por ejemplo P5514B-2700G-3) proporcionan manómetros 2700G seleccionados para cubrir un amplio rango de presión (ej.: −12 psi a 10.000 psi / −80 kPa a 70 MPa).

Especificaciones (tabla)
Rango de presión: 0 a 10.000 psi (700 bar)
Adaptadores de puerto de prueba: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
Tamaño del instrumento (An × Pr × Al): 280 × 280 × 254 mm (11 × 11 × 10 in)
Peso del instrumento: 5 kg (11 lb)
Volumen del depósito: 75 cc
Desplazamiento de la prensa de tornillo: 20 cc
Medio: Juntas tóricas estándar Viton®; juntas Ethylene Propylene (EP) disponibles para fluidos agresivos (P5514B-70M = Viton®; P5514B-70M-EP = EP).

Características técnicas

• Modelo: P5514B
• Rango de presión: 0 a 10.000 psi (70 MPa / 700 bar)
• Adaptadores incluidos: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
• Dimensiones (An×Pr×Al): 280 × 280 × 254 mm
• Peso: 5 kg
• Volumen del depósito: 75 cc
• Desplazamiento: 20 cc
• Opciones de juntas: Viton® estándar; Ethylene Propylene (EP) para fluidos agresivos
