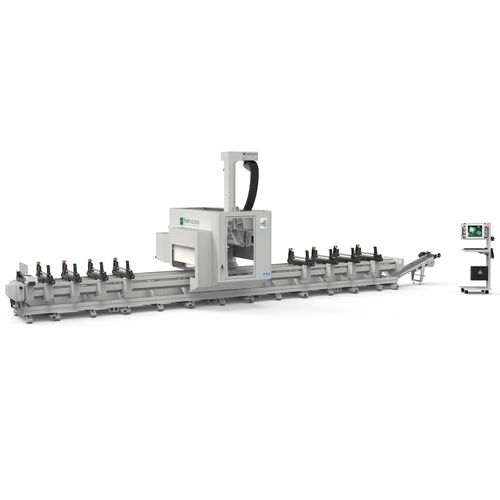

Centro de mecanizado 4 ejes AXEL 4

verticalpara aceropara aluminio

Resumen
El AXEL 4 es un centro de mecanizado CNC de 4 ejes diseñado para taladrado y fresado de perfiles de aluminio y acero. Pensado para el mecanizado de perfiles de gran sección, permite una elevada remoción de virutas y altas velocidades de corte gracias a un electromandrino de 22 kW hasta 24.000 rpm, interfaz HSK E63 y refrigeración líquida.

Software integrado

• FSTCam4: paquete CAM completo para extruidos de aluminio. Gestiona diseño, preparación de la máquina, listas de trabajo y ejecución en un único entorno, utilizando estrategias de mecanizado avanzadas para optimizar tiempos de ciclo y garantizar la calidad de las piezas.

Características principales

• 4 ejes CNC controlados para taladrado y fresado de perfiles de aluminio y acero.
• Electromandrino: 22 kW, hasta 24.000 rpm, HSK E63, refrigeración líquida para trabajos de alta exigencia.
• Cabezal súper compacto que permite mecanizar con un desborde de 14°.
• Almacén de herramientas a bordo del cabezal con 15 posiciones para gestión flexible de herramientas.
• Tope neumático retráctil para posicionado y sujeción rápidos de la pieza.
• Mordazas con posicionamiento controlado e independiente; tamaño reducido para minimizar reposicionamientos y ofrecer sujeción rígida cerca de la zona de mecanizado. Ajuste rápido de mordazas y topes sin herramientas.
• Optimizado para altas tasas de arranque de viruta y mecanizado a alta velocidad de perfiles de gran sección.

Documentación

• Ficha técnica (PDF)
• Folleto del producto (PDF)
• Catálogo de software (PDF)

Notas
Las imágenes son orientativas. El fabricante se reserva el derecho de modificar las especificaciones o la configuración de la máquina por razones técnicas o comerciales sin previo aviso.

Especificaciones técnicas

• Ejes: 4 ejes CNC controlados
• Potencia electromandrino: 22 kW
• Velocidad electromandrino: hasta 24.000 rpm
• Interfaz husillo: HSK E63
• Refrigeración husillo: refrigeración líquida
• Almacén de herramientas: 15 posiciones en el cabezal
• Cabezal: súper compacto, permite mecanizado con desborde de 14°
• Sujeción: tope neumático retráctil; mordazas con posicionamiento independiente y controlado, ajuste sin herramientas
• Materiales: perfiles de aluminio y acero; apto para perfiles de gran sección
• Software: FSTCam4 integrado
