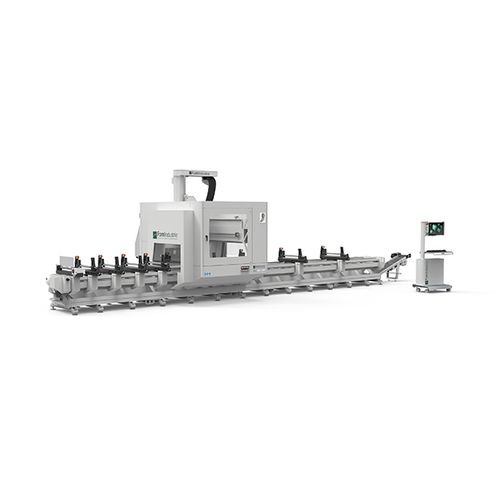

Centro de mecanizado 5 ejes AXEL 5

horizontalpara aceropara aluminio

Resumen
El AXEL 5 es un centro de mecanizado de 5 ejes diseñado para taladrado y fresado de perfiles de aluminio y acero. Combina un electromandril de alta potencia con una cabeza supercompacta y un almacén de herramientas en la cabeza para soportar altas tasas de arranque de viruta y una producción flexible, incluso en lotes pequeños.

Software integrado
FSTCam4 es el paquete CAM integrado para piezas extruidas de aluminio. Gestiona diseño, preparación de la máquina, listas de trabajo y ejecución en un único entorno, aplicando estrategias de mecanizado avanzadas para optimizar tiempos de ciclo y garantizar la calidad de las piezas.

Características principales

• Electromandril: 22 kW, 24.000 rpm, HSK E63 con refrigeración líquida
• Cabezal supercompacto que permite mecanizar con 14° de subdesbaste
• Almacén de herramientas en cabeza: 20 posiciones
• Diámetro máximo de hoja/herramienta en cabeza: Ø500
• Tope neumático retráctil deslizante
• Mordazas con posicionamiento controlado e independiente; ajuste rápido de mordaza y tope sin herramientas
• Configuración rápida de mesas de trabajo; soporta mecanizado pendular y multipieza

Documentación y recursos

• Ficha técnica y folleto del producto disponibles
• Catálogo de software y documentación de FSTCam4

Compatibilidad y digitalización

• Compatibilidad con herramientas digitales FOM (p. ej. configurador CARL, solución LOLA)
• Indicación de compatibilidad con Industry 4.0 entre las opciones

Especificaciones técnicas

• Ejes controlados: 5
• Potencia del electromandril: 22 kW
• Velocidad del electromandril: 24.000 rpm
• Interfaz del husillo: HSK E63
• Refrigeración del husillo: líquida
• Almacén de herramientas: 20 posiciones (en cabeza)
• Diámetro max. hoja/herramienta (cabeza): Ø500
• Cabezal: supercompacto, permite subdesbaste 14°
• Topes: tope neumático retráctil deslizante
• Mordazas: posicionamiento controlado e independiente, ajuste sin herramientas
• Materiales: perfiles de aluminio y acero
• Software: FSTCam4 CAM integrado
• Modos de producción: mecanizado pendular, multipieza y pendular
