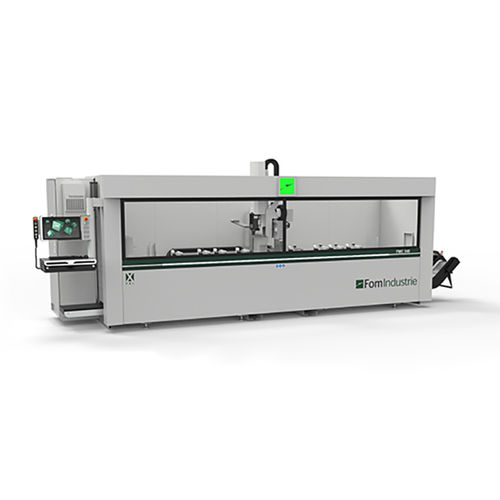

Centro de mecanizado 4 ejes FMC TRE

horizontalpara aceropara aluminio

Resumen
Los centros de mecanizado FMC serie tre de 4 ejes controlados están diseñados para operaciones de taladrado y fresado en perfiles de aluminio y acero. La máquina incorpora el logotipo luminoso FOM que indica el estado y puede equiparse con X FLOW (patente FOM INDUSTRIE) para la orientación y optimización automática del flujo de lubricación de las herramientas. Funciones opcionales: mecanizado con ejes interpolantes (3D Custom Milling), mecanizado multipieza, X PAL y, en el modelo FMC 370, mecanizado oscilante multipieza.

Software integrado

• FSTCam4: paquete CAM dedicado a elementos extruidos de aluminio; gestiona diseño, puesta en máquina, listas de trabajo y ejecución en una sola aplicación, con estrategias avanzadas para optimizar tiempos y garantizar la calidad de las piezas.

Principales prestaciones y ayudas al operario

• Tira de pulsadores para controlar la máquina desde cualquier puesto
• Consola de control acoplada a la cabina de protección para ejecutar comandos y programas; pantalla 21,5"
• X FLOW: orientación dinámica de las boquillas de lubricación (patente FOM INDUSTRIE)
• Tope de posicionamiento de barra fijo izquierdo controlado neumáticamente; tope derecho opcional
• Almacén de herramientas fijo en la base con capacidad para hasta 8 herramientas
• Cabezal de mecanizado que permite trabajar las 3 caras del perfil y ambos extremos
• Carro de la viga del eje X en acero electrosoldado sobre guías de bolas recirculantes; motor brushless; velocidades de trabajo hasta 100 m/min
• X PAL (Positioning Assistant Led): barra LED multifuncional que asiste al operario en el posicionamiento de barras (patente FOM INDUSTRIE)
• Presores de aluminio fundido con posicionamiento automático controlado en X
• Carenado protector con línea ergonómica que garantiza amplia visibilidad durante el mecanizado
• Dispositivo de medida de longitud de barra para detectar la longitud real y posicionar el mecanizado con precisión
• Logotipo luminoso FOM que indica el estado de la máquina

Notas
Las imágenes son orientativas. Fom Industrie se reserva el derecho a efectuar modificaciones técnicas o comerciales en cualquier momento sin previo aviso.

Características / especificaciones técnicas

• Tipo de máquina: centro de mecanizado CNC con 4 ejes controlados
• Materiales: perfiles de aluminio y acero
• Funciones opcionales: X FLOW (patente), X PAL, 3D Custom Milling (ejes interpolantes), mecanizado multipieza, mecanizado oscilante multipieza (FMC 370)
• Consola de control: acoplada a la cabina con pantalla 21,5"
• Almacén de herramientas: fijo en la base, hasta 8 herramientas
• Carro eje X: acero electrosoldado, guías de bolas recirculantes; motor brushless; velocidad hasta 100 m/min
• Presores: fundidos en aluminio con posicionamiento automático en eje X
• Sistemas de medición: dispositivo de medida de longitud de barra para posicionamiento preciso
• Indicadores visuales: logotipo luminoso FOM
• Ergonomía: carenado con amplia visibilidad durante el mecanizado
• Software CAM integrado: FSTCam4
