Rack de almacenamiento para chapa metálica

de acero

Descripción general

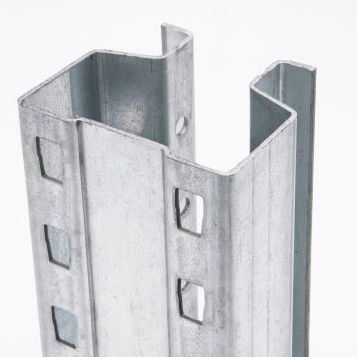

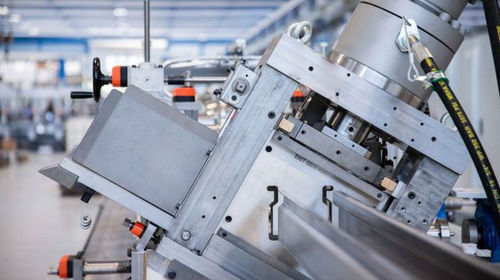

Diseñamos líneas de perfilado por laminación para puntales de estanterías para pallets y entreplantas industriales, donde la calidad superficial, las tolerancias ajustadas y la repetibilidad son esenciales para el montaje correcto y el acoplamiento seguro de los componentes. Las líneas pueden configurarse para producir puntales listos para ensamblar según especificaciones industriales.

Soluciones de perfilado y ventajas
Las soluciones de perfilado Gasparini combinan velocidad de producción, flexibilidad de configuración y la integración del software para maximizar la eficiencia de la línea.

• Calidad y tolerancias: acabado superficial y tolerancias estrictas mantenidas independientemente del espesor del material o la velocidad de producción, asegurando puntales que encajan y se enganchan con precisión.
• Control del spring-back: perfilado en frío con corte integrado que reduce el efecto cabeza-cola y produce perfiles más rectos y estables.
• Setup ultrarrápido: cambios de sección y reacondicionamiento rápidos (TWIN: cambio de sección en menos de 5 minutos; PRO: setup en menos de 1 hora; cassettes intercambiables: reacondicionamiento en menos de 1 hora).
• Software y conectividad: interfaces HMI dedicadas, integración ERP, formatos de importación/exportación flexibles para producción e informes, arquitectura intuitiva para arranques y cambios de formato rápidos.

Tecnologías auxiliares integradas en línea
Gasparini integra tecnologías auxiliares directamente en la línea de perfilado para ofrecer un proceso completo y un producto acabado. Para la producción de puntales, los procesos incluidos son:

• Sistema de enderezado
• Sistema de punzonado
• Sistema de corte

Equipamiento opcional en línea
Equipamientos opcionales para aumentar la eficiencia y la disponibilidad de la máquina mientras se reducen los tiempos de cambio:

• Sistema automático de carga de bobinas
• Unidad de unión de chapa
• Sistema de cambio rápido de matrices
• Sistema de descarga automática
• Sistema automático de apilado, embalaje, flejado y etiquetado

Datos técnicos clave

• Rango de espesor: hasta 5 mm
• Velocidad de producción: hasta 30 m/min
• Longitud de perfiles: de 1.000 mm a 14.000 mm
• Dimensión máxima del perfil: L 180 mm × H 160 mm
• Tecnologías de perfilado: sistemas TWIN y PRO, cassettes intercambiables opcionales para cambios rápidos de formato

Nota de seguridad
Durante la grabación o demostración, las protecciones y barreras de seguridad pueden haber sido retiradas. Todos los dispositivos de seguridad deben estar instalados y en correcto funcionamiento para el uso seguro de la máquina.

Características / especificaciones técnicas

• Rango de espesor: hasta 5 mm
• Velocidad de producción: hasta 30 m/min
• Tiempo de puesta a punto: TWIN cambio de sección < 5 min; PRO setup < 1 h; cassettes intercambiables reacondicionamiento < 1 h
• Tecnología de perfilado flexible: cassettes intercambiables, TWIN
• Rango de longitud de perfiles: 1.000 mm a 14.000 mm
• Dimensión máxima del perfil: L 180 mm × H 160 mm
• Tecnologías auxiliares integrables: enderezado, punzonado, corte
• Opciones de línea: carga automática de bobinas, unión de chapa, cambio rápido de matrices, descarga automática, apilado/embalaje/flejado/etiquetado
• Software: HMI dedicadas, integración ERP, import/export para producción e informes
