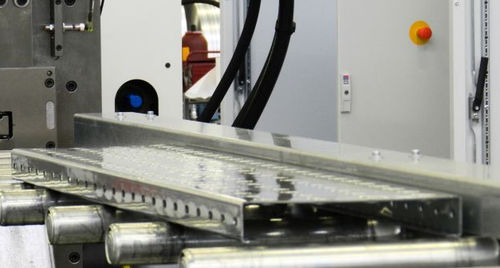

Perfiladora de perfiles metálicos

para perfilesautomáticacontrolada por PLC

Presentación

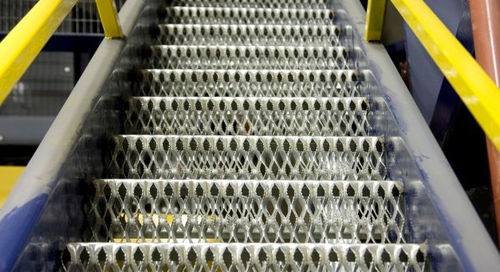

Las líneas de conformado Gasparini para pasarelas elevadas y rejillas industriales están diseñadas para fabricantes que requieren repetibilidad dimensional, control de la calidad superficial y alta eficiencia operativa. Soportan la producción de perfiles para entreplantas, plataformas de acceso y rejillas de seguridad.

Ficha técnica de instalación
Rango de espesor del material: hasta 3,0 mm
Velocidad de producción máxima: hasta 20 m/min
Tiempos típicos de puesta a punto: TWIN menos de 5 min; PRO menos de 1 h
Tecnología de conformado flexible: casetes intercambiables, soluciones TWIN y PRO

Datos técnicos principales

• Espesor del material: hasta 3,0 mm
• Velocidad de producción: hasta 20 m/min
• Tecnología de conformado: TWIN y PRO
• Tiempos de puesta a punto:
  • TWIN: menos de 5 minutos
  • PRO: menos de 1 hora
• Longitudes de perfil: de 1.500 mm a 4.500 mm
• Dimensiones máximas de perfil: L 800 × H 125 mm

Tecnologías auxiliares de conformado

• Sistema de enderezado
• Sistema de punzonado
• Sistema de corte
• Sistema de estampado

Opciones integrables en línea

• Sistema de cargas automático de bobinas
• Unidad de unión de chapa
• Sistema de cambio rápido de matrices de corte
• Sistema de descarga automática
• Sistemas de apilado, embalaje, flejado y etiquetado

Calidad dimensional y funcional
Para pasarelas elevadas y rejillas de seguridad, las tolerancias estrictas y la calidad superficial son imprescindibles para un montaje preciso y seguro. La integración del conformado con el corte en línea reduce el spring-back y minimiza las operaciones secundarias, entregando piezas listas para el ensamblaje.

Control digital e integración IT

• Interfaces operativas intuitivas para el control y supervisión de la línea
• Funciones para monitorizar la producción y recopilar datos
• Integración ERP: intercambio bidireccional de datos para sincronizar pedidos, lotes y recetas de producción
• Compatibilidad con múltiples formatos de import/export para reporting y control de calidad

Beneficios para el cliente

• Reducción de tiempos de puesta a punto y aumento de la productividad real
• Tolerancias constantes, menos desperdicios y retrabajos
• Mayor automatización y reducción de la intervención manual
• Trazabilidad completa de los datos de producción para decisiones basadas en datos

Por qué elegir Gasparini
Soluciones de conformado a medida para pasarelas: líneas diseñadas para alta repetibilidad, facilidad de uso e integración total con los sistemas IT de la empresa. Desde el cambio rápido de utillajes hasta la recogida avanzada de datos, las líneas están pensadas para mejorar eficiencia, calidad y control de costes.

Nota
Las protecciones y barreras de seguridad se han retirado para la visualización. Todos los dispositivos de seguridad deben estar instalados para un funcionamiento seguro.

Características / especificaciones técnicas

• Espesor material: hasta 3,0 mm
• Velocidad de producción: hasta 20 m/min
• Tecnologías de conformado: TWIN y PRO
• Tiempos de puesta a punto: TWIN < 5 min; PRO < 1 h
• Longitud perfiles: 1.500–4.500 mm
• Dimensiones máximas perfiles: L 800 × H 125 mm
