Perfiladora para perfiles en C

para perfilespara muebles con baldasde travesaños para estanterías

Visión general

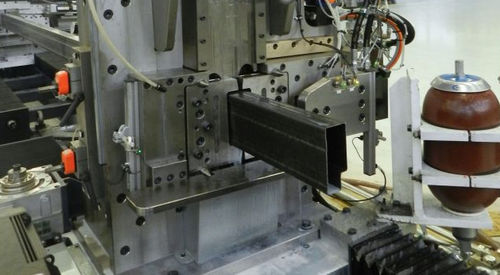

Diseñamos y suministramos líneas de conformado por rodillos destinadas a la producción de vigas y travesaños para estanterías industriales y entreplantas. Estas soluciones están pensadas para fabricantes de estanterías que requieren alta productividad, repetibilidad dimensional e integración completa del proceso.

Características técnicas clave

• Rango de espesores: hasta 2,0 mm (0,08 in)
• Velocidad de producción: hasta 60 m/min (197 ft/min)
• Tecnologías de conformado: TWIN, PRO
• Tiempos de ajuste: TWIN menos de 5 minutos; PRO menos de 1 hora
• Longitudes de perfil: de 1.000 mm a 6.000 mm (39 in – 236 in)

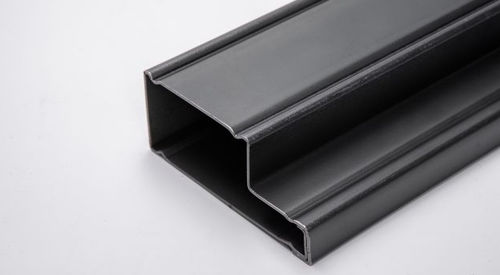

• Ejemplos de dimensiones máximas de perfil: vigas tipo caja / escalonadas hasta L 60 × H 200 mm (2.4 in × 7.9 in); perfiles C hasta L 800 × H 80 mm (31.5 in × 3.1 in)

Tecnologías auxiliares para el conformado

• Sistema de enderezado
• Sistema de punzonado
• Sistema de corte

Opciones en línea

• Sistema automático de carga de bobinas
• Unidad de unión de chapas
• Sistema de cambio rápido de troqueles
• Unidad de soldadura HF automática para conectores
• Sistema automático de descarga
• Sistema automático de apilado, embalaje, flejado y etiquetado

Calidad, tolerancias y rendimiento del material
La calidad de la superficie y las tolerancias dimensionales estrictas son esenciales para vigas y travesaños que deben unirse o encajarse con precisión. El proceso de conformado combinado con un corte optimizado reduce el rebote elástico, mejorando el rendimiento final y minimizando chatarra y retrabajos.

Software e integración Industria 4.0

• Interfaces HMI dedicadas para el control de la línea de conformado
• Integración ERP para sincronización de datos con el sistema de gestión del cliente
• Compatibilidad y flexibilidad en importación/exportación de datos en múltiples formatos para producción, trazabilidad e informes

Ventajas

• Reducción de tiempos de ajuste y mayor disponibilidad de la máquina (TWIN para cambios rápidos)
• Repetibilidad dimensional y acabado superficial adecuados para aplicaciones de estanterías
• Líneas modulares e integrables: desde bobina hasta apilado
• Software propietario que permite eficiencia operativa e informes

Especificaciones técnicas

• Espesor: hasta 2,0 mm / calibre 12
• Velocidad de producción: hasta 60 m/min (197 ft/min)
• Tiempo de ajuste: TWIN menos de 5 min; PRO menos de 1 hora
• Tecnología de conformado flexible: intercambiable, TWIN
• Longitudes de perfil: 1.000 mm – 6.000 mm (39 in – 236 in)
• Ejemplos máximos de perfil: vigas caja/escalonadas hasta L 60 × H 200 mm; perfiles C hasta L 800 × H 80 mm
• Estaciones auxiliares integradas: enderezado, punzonado, corte
• Opciones de automatización en línea: carga de bobina, unión de chapas, cambio rápido de troqueles, soldadura HF para conectores, descarga, apilado/embalaje/flejado/etiquetado
• Funciones de software: HMI dedicada, integración ERP, import/export de datos multi-formato
