Prensa manual 8/12 HKPV
de punzonarpara ensamblajecompacta

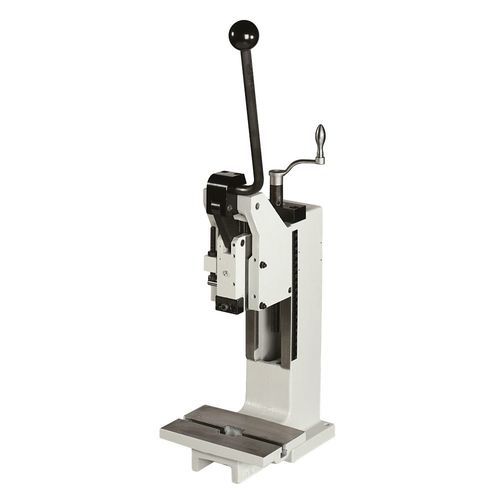

Prensa manual - 8/12 HKPV - GECHTER - de punzonar / para ensamblaje / compacta
Prensa manual - 8/12 HKPV - GECHTER - de punzonar / para ensamblaje / compacta
Añadir a mis favoritos
Añadir al comparador

Características

Accionamiento
manual
Función
de punzonar, para ensamblaje
Estructura
compacta, de palanca
Sistema de mando
de control manual
Otras características
con palanca de mando
Fuerza

Máx.: 20 kN

Mín.: 16 kN

Apertura

Máx.: 240 mm
(9 in)

Mín.: 75 mm
(3 in)

Carrera

Máx.: 45 mm
(1,772 in)

Mín.: 23 mm
(0,906 in)

Peso

32 kg
(71 lb)

Descripción

Resumen
Prensa de palanca manual para punzonado y montaje precisos en entornos industriales y talleres. Diseño compacto con altura de instalación regulable y pieza de sujeción extraíble para facilitar el utillaje.

Tabla de dimensiones
A2: 328
B: 140
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 75-240
X1: 0-45
Y: 655-820

Características únicas
Único en GECHTER: guía prismática ajustable sin holgura. La pieza sujeta puede retirarse hacia adelante sin dañar el pasador de sujeción.
1 x DIN 650 M8x10

Accesorios (selección mostrada en la ficha del producto)
  • Base: Prensa estándar con altura de instalación aumentada
  • Base: Prensa estándar sin accesorios
  • Base: Prensa estándar con garganta aumentada
  • Accesorios: Microajuste PFE
  • Accesorios: Bloqueo de retorno mecánico
  • Accesorios: Ajuste de profundidad de precisión PTE (adaptador)
  • Accesorios: Placa de centrado con perforación central
  • Accesorios: Contador de carreras mecánico
  • Accesorios: Manija ergonómica
  • Accesorios: Pasador de sujeción sin collarín
  • Accesorios: Pasador de sujeción con collarín
  • Mesa deslizante: Mesa deslizante robusta, mecánica
  • Mesa deslizante: Mesa deslizante robusta, mecánica con perno de bloqueo
  • Soporte de sujeción: Soporte de sujeción aprox. H 160 x A 130 x P 58 mm (solo para columnas con voladizo ampliado)
  • Soporte de sujeción: Soporte de sujeción aprox. H 160 x A 130 x P 118 mm (solo para columnas con voladizo ampliado)

Especificaciones técnicas
  • Tipo de prensa: Prensa de palanca manual
  • Accionamiento: Manual
  • Voladizo: 120 mm
  • Altura de instalación regulable: 75 mm - 240 mm
  • Recorrido ajustable: 23 - 45 mm
  • Fuerza máxima en punto muerto inferior: 20 kN o 16 kN
  • Fuerza máxima permitida en la palanca: 350 N
  • Agujero de ubicación: Ø10 H7
  • Pieza de sujeción: Pieza de sujeción desmontable
  • Guía antivuelco: Guía prismática
  • Guía ajustable sin holgura: Mediante cuñas de ajuste
  • Posición de la palanca: Ajustable 360° a derecha e izquierda
  • Ajuste de altura unidad de guía: Manivela
  • Par de apriete por tornillo de la unidad de guía: 120 Nm
  • Color estándar: RAL 7035
  • Peso: 32 kg
