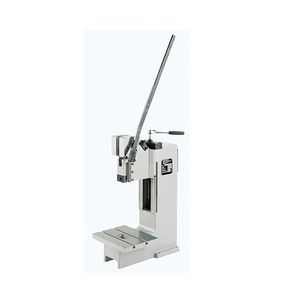

Prensa manual 2.5 HKP/E

con control manualde palancade control manual

Tabla de dimensiones
A2: 188
B: 50
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 70-165
X1: 0-32
Y: 413-510

Accesorios / Base

• Base: Prensa estándar sin accesorios
• Placa de centrado con taladro central
• Mango ergonómico
• Pasador de sujeción sin collarín
• Pasador de sujeción con collarín
• Ajuste de profundidad de precisión PTE (adaptador)

Características únicas
Ranura en T DIN 650 M8x10

Especificaciones técnicas

• Tipo de prensa: Prensa de palanca manual
• Accionamiento: Manual
• Voladizo: 70 mm
• Altura de instalación ajustable: 70 - 165 mm
• Carrera ajustable: 32 mm
• Fuerza máxima de prensado en punto muerto inferior: 5 kN
• Fuerza de accionamiento de la palanca, máxima permitida: 190 N
• Taladro de ubicación: ∅10 H7
• Sujeción: Tornillo de apriete
• Tipo de guía: Circular
• Guía antitorsión: Antitorsión con holgura ±0,1 mm
• Posición de la palanca: centro-derecha
• Ajuste de altura de la unidad guía: Manual
• Par de apriete por tornillo: 70 Nm
• Color estándar: RAL 7035
• Peso: 7 kg
