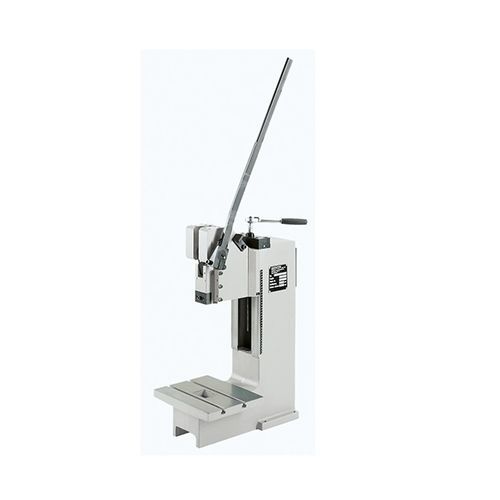

Prensa manual 50 HKP

para ensamblajede remachadode palanca

Resumen
Prensa de palanca manual diseñada para operaciones de presión manual de precisión en aplicaciones industriales y de taller. La guía prismática ajustable sin holgura asegura una guía precisa; la pieza sujeta puede retirarse hacia adelante sin dañar el pasador de sujeción. Adecuada para montaje, remachado y operaciones de presión.

Tabla de dimensiones
A2: 565
B: 220
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 110-370
X1: 0-15
Y: 1250-1510

Accesorios y versiones base

• Base: Prensa estándar sin accesorios
• Base: Prensa estándar con garganta ampliada
• Base: Prensa estándar con altura de instalación ampliada
• Accesorios: Pasador de sujeción sin collarín
• Accesorios: Pasador de sujeción con collarín
• Accesorios: Ajuste de profundidad de precisión PTE (adaptador)
• Accesorios: Placa de centrado con taladro central
• Accesorios: Contador mecánico de carreras
• Opciones de mesa deslizante: Mesa deslizante de alta capacidad, mecánica
• Opciones de mesa deslizante: Mesa deslizante de alta capacidad, mecánica con perno de bloqueo
• Soportes de sujeción: aprox. H 160 x A 130 x H 58 mm (solo para columnas con voladizo ampliado)
• Soportes de sujeción: aprox. H 160 x A 130 x H 118 mm (solo para columnas con voladizo ampliado)

Características / Especificaciones técnicas

• Tipo de prensa: Prensa de palanca manual
• Accionamiento: Manual
• Voladizo: 200 mm
• Altura de instalación ajustable: 110 mm - 370 mm
• Recorrido: 15 mm
• Fuerza máxima de prensado en PMS: 55 kN
• Fuerza de palanca máxima permitida: 330 N
• Agujero de ubicación: Ø25 H7
• Pieza prensada: Pieza prensada desmontable
• Guía antitorsión: Guía prismática
• Guía ajustable sin juego: Mediante cuñas de ajuste
• Posición de la palanca manual: Derecha, ajustable 360°
• Guía de ajuste de altura: Trinquete
• Fijación de la unidad de guía por tornillo: 170 NM
• Color estándar: RAL 7035
• Peso: 184 kg
