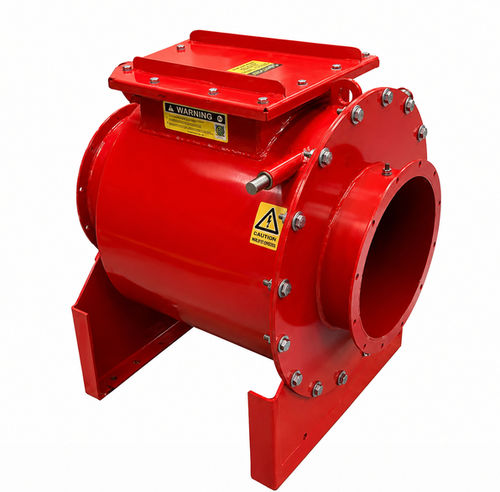

Válvula anti-retorno de disco

para airecon bridacon bridas de montaje

Resumen
La válvula antiretorno Geovent es un dispositivo de seguridad certificado ATEX que evita la propagación de explosiones en sistemas de conductos. Instalado entre el filtro y la instalación, el obturador interno se cierra mecánicamente durante una explosión para aislar el área afectada. La válvula funciona sin alimentación eléctrica, sensores ni electrónica, requiere un mantenimiento mínimo en condiciones normales y es adecuada para conductos horizontales que manejan polvo orgánico o no metálico.

Qué obtiene

• Seguridad certificada ATEX para entornos con polvo explosivo.
• Función mecánica sin necesidad de electricidad.
• Instalación sencilla en sistemas nuevos y existentes.
• Mantenimiento prácticamente nulo y larga vida útil.
• Pérdida de presión mínima en funcionamiento normal.
• Cuerpo de acero con obturador de cierre HARDOX.
• Adecuada para conductos horizontales de Ø200 a Ø600 mm.

Construcción y aptitud
La válvula está construida en acero 16MO3 y equipada con un obturador HARDOX HB 400. La unidad está pintada en polvo RAL 3020 rojo. Está diseñada para zonas ATEX 20, 21 y 22 y para polvos clasificados como St1 (polvo orgánico y no metálico). La válvula está valorada para valores Kst de hasta 200 bar·m/s y una sobrepresión máxima de explosión Pred,max de 0,5 bar. El producto está disponible para conductos horizontales y diámetros de Ø200 a Ø600 mm y puede usarse en interior o exterior.

Instalación y accesorios
La instalación utiliza bridas FA soldadas para un montaje rápido y sencillo. La válvula no requiere suministro eléctrico para su función de retención de explosión. Los accesorios disponibles incluyen sensores de posición, indicadores de nivel de polvo y un sistema de desbloqueo remoto para válvulas instaladas en lugares de difícil acceso.

Notas
Diseñada para aislar y proteger el resto de la planta durante una explosión mediante el cierre mecánico automático del obturador. Indicada para usos donde se requieren pérdida de presión mínima y seguridad pasiva fiable.

Características / especificaciones técnicas

• Material: acero 16MO3 (cuerpo de acero).
• Obturador de cierre: HARDOX HB 400.
• Acabado superficial: pintado en polvo, RAL 3020 (rojo).
• Zonas ATEX: apta para zonas 20, 21 y 22.
• Tipo de polvo: orgánico / no metálico (St1).
• Clasificación Kst: hasta 200 bar·m/s.
• Sobrecarga máxima de explosión (Pred,max): 0,5 bar.
• Instalación: conductos horizontales; bridas FA soldadas; uso interior/exterior.
• Rango de diámetros: Ø200 a Ø600 mm.
• Caudal de aire min.: 15 m/s.
• Caudal de aire máx.: 35 m/s.
• Rango de temperatura: -20°C a +60°C.
• Dimensiones (ejemplos): 590 x 470 x 510 mm; 1.340 x 1.352 x 1.413 mm.
• Peso: 45 – 294 kg.
• Alimentación: funcionamiento mecánico pasivo (no requiere alimentación eléctrica para el cierre).
• Mantenimiento: prácticamente sin mantenimiento en funcionamiento normal.
• Accesorios disponibles: sensores de posición, indicadores de nivel de polvo, sistema de desbloqueo remoto.
