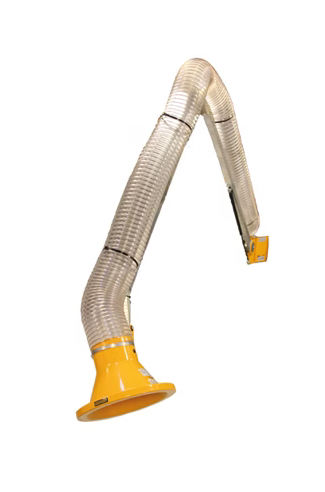

Brazo de extracción de pared ASX

flexiblearticuladopara polvo

Descripción El brazo de extracción Geovent ASX cumple la normativa ATEX para la extracción de gases inflamables, humos y polvo en atmósferas explosivas. Diseñado para un posicionamiento preciso en entornos industriales exigentes, el brazo combina brazos de soporte externos, manguera giratoria ligera y varios puntos de articulación para un manejo controlado y ergonómico.

¿Qué incluye?

• Brazo conforme a ATEX, certificado para atmósferas explosivas de gas y polvo.
• Manguera externa PUR y brazos de soporte para un posicionamiento sencillo y preciso.
• Diseño ergonómico con maniobrabilidad suave y múltiples puntos de articulación.
• Capós disponibles en diámetros Ø80 mm a Ø200 mm; los capós más grandes incluyen asas ergonómicas integradas.
• Manguera externa PUR antiestática con conexión a tierra mediante una espiral de cobre.
• Soporte mural giratorio con 270° de recorrido para un amplio rango de trabajo.
• Longitudes estándar de 2 m, 3 m o 4 m; ampliable hasta 9 m mediante brazo de extensión.

Información del producto El brazo ASX está diseñado para cumplir la Directiva ATEX 2014/34/UE y es adecuado para la extracción de medios inflamables como vapores de solventes, polvos procedentes de procesos alimentarios y farmacéuticos y vapores de combustibles. La manguera externa PUR es ligera y antiestática; la puesta a tierra de la manguera se realiza mediante una espiral de cobre y el brazo cuenta con doble toma de tierra con resistencia inferior a 10 kΩ. La cinemática incluye tres articulaciones estables y dos puntos de giro flexibles para un posicionamiento preciso. El soporte mural giratorio ofrece una cobertura de 270°. Los capós están pintados en polvo en color amarillo RAL1007; los tamaños mayores cuentan con asas integradas. Longitudes disponibles: 2.000 mm, 3.000 mm o 4.000 mm, ampliable hasta 9.000 mm con brazo de extensión.

Especificaciones técnicas

• Cumplimiento: Directiva ATEX 2014/34/UE (apto para atmósferas explosivas de gas y polvo).
• Volumen de aire máx.: 2,000 m³/h.
• Diámetros de unión del capó: Ø80 – Ø200 mm.
• Longitudes estándar del brazo (L): 2,000 mm, 3,000 mm o 4,000 mm; ampliable hasta 9,000 mm con brazo de extensión.
• Temperatura de servicio: continuo 90°C; corto plazo hasta 125°C.
• Peso: aprox. 8 – 12 kg según configuración.
• Manguera: manguera externa PUR, antiestática, puesta a tierra mediante espiral de cobre.
• Puesta a tierra: doble toma a tierra; resistencia inferior a 10 kΩ.
• Articulaciones y maniobrabilidad: tres articulaciones estables y dos puntos de giro flexibles para posicionamiento preciso.
• Montaje: soporte mural giratorio con 270° de flexibilidad.
• Acabado: capós pintados en polvo en amarillo (RAL1007) para opciones estándar.
