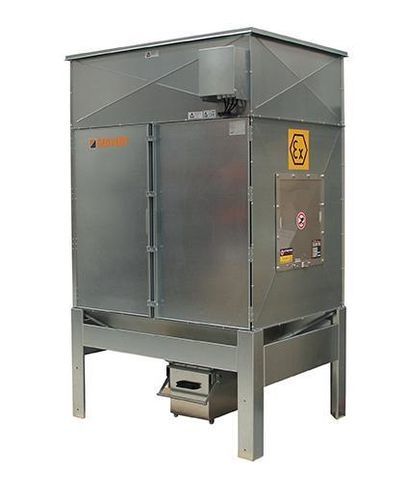

Unidad de filtrado de cartucho GFX2

con cartucho filtrantede polvode alto caudal

Descripción breve
El GeoFilter GFX2 es una unidad de filtrado conforme a ATEX diseñada para manejar polvo explosivo en entornos industriales. Construcción en acero galvanizado y certificada para las Zonas 21 y 22. Autolimpieza mediante válvulas diafragma neumáticas y eficiencia de filtrado hasta el 99,9 % a 0,3 µm. Capacidad por unidad hasta 7.200 m³/h; las unidades se pueden combinar hasta 28.800 m³/h. Se entrega completa con cuadro de control ATEX, membrana de explosión, cartuchos filtrantes antichispa, válvulas de disparo certificadas ATEX y cubeta de recolección de 25 L. No se recomienda la instalación exterior debido al riesgo de condensación.

¿Qué recibe?

• Filtro conforme a ATEX para Zonas 21 y 22 con documentación y certificados completos.
• Alta eficiencia de filtrado: hasta 99,9 % a 0,3 µm.
• Limpieza automática mediante válvulas diafragma neumáticas (control por temporizador de serie; opción de limpieza por presión disponible).
• Caudal escalable: unidad simple hasta 7.200 m³/h; hasta 28.800 m³/h con unidades en paralelo.
• Se entrega completo con membrana de explosión, cuadro de control ATEX, cartuchos filtrantes antichispa y válvulas certificadas ATEX.
• Construcción en acero galvanizado y cubeta de recolección de 25 L incluida.
• Adecuado para polvo explosivo de aluminio, magnesio, harina y materiales similares.

Información del producto
El GeoFilter GFX2 es una unidad de filtrado modular de uso industrial para atmósferas con polvo explosivo. La unidad incorpora un sistema de autolimpieza neumático controlado por temporizador; está disponible una opción de limpieza basada en presión. La pérdida de carga típica es de 1.000 a 1.500 Pa. Las unidades pueden conectarse en paralelo para aumentar la capacidad total de aire. El producto se suministra listo para la instalación con documentación ATEX completa, certificados y manual de usuario.

Datos técnicos (tabla)
Material: acero galvanizado
Instalación: interior (no se recomienda exterior por riesgo de condensación)
Volumen máximo de aire: 1.800 m³/h
3.600 m³/h
5.400 m³/h
7.200 m³/h
Voltaje: 230 V
Potencia: 30 W
Aire comprimido (Suministro): 6 Bar
Aire comprimido (Consumo): 3 Litros (por ciclo de limpieza)
Superficie de filtro: 30 m²
60 m²
90 m²
120 m²
Conexión (entrada): ø315 mm
ø315 mm
ø400 mm
ø500 mm
Conexión (salida): ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
Dimensiones (LxAxH): 635 x 935 x 2.035 mm
635 x 935 x 2.035 mm
935 x 935 x 2.035 mm
935 x 1.230 x 2.035 mm
Peso: 135 kg
135 kg
180 kg
225 kg

Características / especificaciones técnicas

• Material: acero galvanizado.
• Aprobación ATEX para Zonas 21 y 22.
• Eficiencia de filtrado: hasta el 99,9 % a 0,3 µm.
• Autolimpieza mediante válvulas diafragma neumáticas (temporizador de serie; opción por presión disponible).
• Caudal por unidad: hasta 7.200 m³/h; hasta 28.800 m³/h con unidades en paralelo.
• Pérdida de presión típica: 1.000–1.500 Pa.
• Eléctrico: 230 V, 30 W.
• Aire comprimido: suministro 6 Bar, consumo aprox. 3 L por ciclo de limpieza.
• Opciones de superficie de filtro: 30 / 60 / 90 / 120 m².
• Opciones de conexión según tamaño (ø315 / ø400 / ø500 mm) y configuraciones de salidas múltiples.
• Dimensiones y pesos varían según el modelo (ver datos técnicos arriba).
• Se entrega con membrana de explosión, cuadro de control ATEX, cartuchos filtrantes antichispa, válvulas certificadas ATEX y cubeta de recolección de 25 L.
• Documentación ATEX completa y manual de usuario incluidos.
• No se recomienda la instalación exterior por riesgo de condensación.
