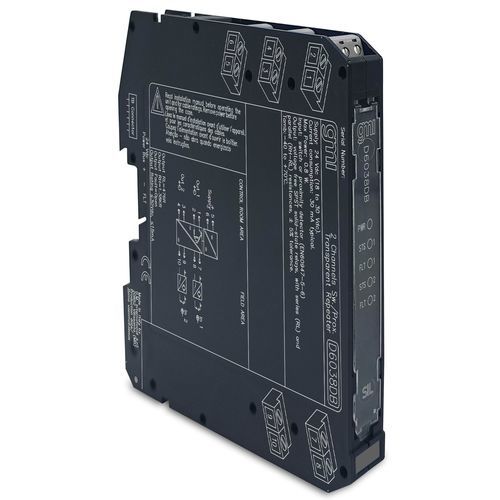

Repetidor de corriente D6038DB

en riel DINuniversal

El repetidor de interruptor/detector de proximidad D6038 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad y repite el estado de entrada a la salida. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede abrirse completamente. La salida del módulo repite el estado de entrada según la siguiente correspondencia: estado de entrada bajo -> RL, estado de entrada alto -> RH. Alternativamente, la salida puede configurarse para invertir el estado de entrada. En ambos casos, la salida se abre si se produce algún fallo (circuito abierto o cortocircuito) en la entrada correspondiente.SIL 3 / SC 3Detección de circuito abierto y cortocircuito de campoReflejo universal de fallos de campo al PLC DITaislamiento de tres puertos, Entrada/Salida/AlimentaciónProgramabilidad de campo mediante interruptor DIPAlta densidad, dos canales por unidadEstado: ACTIVOCanales: 2Datos técnicosAlimentaciónTensión24 Vcc nom. (18 a 30 Vcc), polaridad inversa protegida.Consumo de corriente30 mA @ 24 Vcc, típica.Disipación de potencia1,0 W @ 24 Vcc, típica.EntradaNiveles de corriente de conmutación de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Corriente de fallo abierto ≤ 0,05 mA.Resistencia de fallo corto ≤ 100 Ω.No FaultCurrent ≥ 0,35 mA y resistencia ≥ 360 Ω.Fuente equivalente de entrada8 V 1 kΩ típica (8 V sin carga, 8 mA en corto).OutputTypeRelés de estado sólido SPST sin tensión, con resistencias en serie (RL) y en paralelo (RH-RL), ±5% de tolerancia.Impedancia de fallo> 1 MΩ.Tensión máxima30 Vcc.Tiempo de respuesta500 µs.Respuesta en frecuencia1 kHz máximo.AislamientoTensión de pruebaEntrada/Salida 1,5 kV; Entrada/Suministro 1,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °C.Temperatura de almacenamientoLímites de temperatura -45 a +80 °C.Tipo de montajeRail DIN 35 mm, con o sin bus de alimentación o en placa term. personalizada. PesoAlrededor de 135 g.ConexiónPor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.CertificacionesEMC: D5000/D6000 EAC Declaración de conformidad EMC (Comunidad Euroasiática, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 Resumen del certificado SIL (Internacional, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Declaraciones de conformidadDeclaración de conformidad de la UE para la serie D6000Cumplimiento de la declaración de conformidad G3Características / Especificaciones técnicasProducto: D6038DBTipo: Repetidor de interruptor/detector de proximidadCanales: 2Nivel SIL: 3Entrada: Interruptores o detectores de proximidadSalida: Relés de estado sólido SPSTAislamiento: Tres puertos (Entrada/Salida/Alimentación)Montaje: Carril DIN 35 mmDimensiones: 12.5 x 123 x 120 mmPeso: 135 gTemperatura de funcionamiento: -40 a +70 °C
