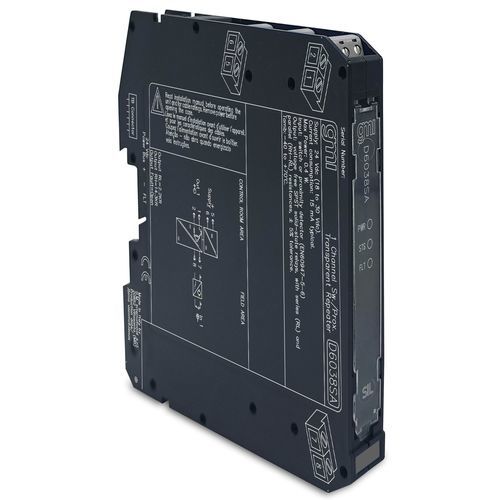

Repetidor de corriente D6038SA

en riel DINuniversal

El repetidor de interruptor/detector de proximidad D6038 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad y repite el estado de entrada a la salida. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede abrirse completamente. La salida del módulo repite el estado de entrada según la siguiente correspondencia: estado de entrada bajo -> RL, estado de entrada alto -> RH. Alternativamente, la salida puede configurarse para invertir el estado de entrada. En ambos casos, la salida se abre si se produce algún fallo (circuito abierto o cortocircuito) en la entrada correspondiente.SIL 3 / SC 3Detección de circuito abierto y cortocircuito de campoReflejo universal de fallos de campo al PLC DITaislamiento de tres puertos, Entrada/Salida/AlimentaciónProgramabilidad de campo mediante interruptor DIPAlta densidad, dos canales por unidadEspecificaciones técnicas:Alimentación:Tensión: 24 Vcc nom. (18 a 30 Vcc), polaridad inversa protegida.Consumo de corriente: 15 mA @ 24 Vcc, típico.Disipación de potencia: 0.4 W @ 24 Vcc, típica.Entrada:Niveles de corriente de conmutación de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mA.Fallo abierto: Corriente ≤ 0,05 mA.Fallo cortocircuito: Resistencia ≤ 100 Ω.Sin fallo: Corriente ≥ 0,35 mA y resistencia ≥ 360 Ω.Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA en corto).Salida:Tipo: Relés de estado sólido SPST sin tensión, con resistencias en serie (RL) y en paralelo (RH-RL), tolerancia ±5%.Impedancia de fallo: > 1 MΩ.Tensión máxima: 30 Vcc.Tiempo de respuesta: 500 µs.Respuesta en frecuencia: 1 kHz máximo.Aislamiento:Tensión de prueba: Entrada/Salida 1,5 kV; Entrada/Suministro 1,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientales:Temperatura de funcionamiento: -40 a +70 °C.Temperatura de almacenamiento: -45 a +80 °C.Montaje:Tipo: Carril DIN 35 mm, con o sin bus de alimentación o en placa term. personalizada. Peso: aprox. 120 g.Conexión: Mediante bornas de tornillo de desconexión enchufables polarizadas para alojar terminaciones de hasta 2,5 mm² (13 AWG).Dimensiones: Anchura 12,5 mm, Profundidad 123 mm, Altura 120 mm.Canales: 1Estado: ACTIVO
