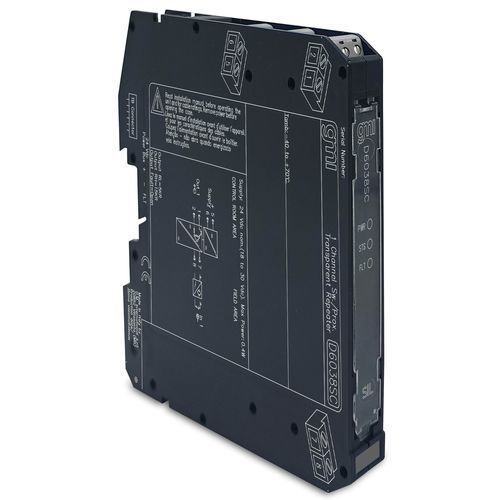

Repetidor de corriente D6038SC

en riel DINuniversal

Repetidor de interruptores/detectores de proximidad transparente ante fallos de línea SIL3El repetidor de interruptores/detectores de proximidad D6038 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad y repite el estado de entrada a la salida. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede abrirse completamente. La salida del módulo repite el estado de entrada según la siguiente correspondencia: estado de entrada bajo → RL, estado de entrada alto → RH. Alternativamente, la salida puede configurarse para invertir el estado de entrada. En ambos casos, la salida se abre si se produce algún fallo (circuito abierto o cortocircuito) en la entrada correspondiente.SIL 3 / SC 3Detección de circuito abierto y cortocircuito de campoReflejo universal de fallos de campo a PLC DITaislamiento de tres puertos, Entrada/Salida/AlimentaciónProgramable en campo mediante interruptor DIPAlta densidad, dos canales por unidadEstado: ACTIVOCanales: 1Tensión de alimentación24 Vcc nom. (18 a 30 Vcc), protegido contra polaridad inversa.Consumo de corriente15 mA @ 24 Vcc, típico.Disipación de potencia0,4 W @ 24 Vcc, típico.EntradaNiveles de corriente de conmutación de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Corriente de fallo abierto ≤ 0,05 mA.Resistencia de fallo corto ≤ 100 Ω.No FaultCurrent ≥ 0,35 mA y resistencia ≥ 360 Ω.Fuente equivalente de entrada8 V 1 kΩ típica (8 V sin carga, 8 mA en corto).OutputTypeRelés de estado sólido SPST sin tensión, con resistencias en serie (RL) y en paralelo (RH-RL), ±5% de tolerancia.Impedancia de fallo> 1 MΩ.Tensión máxima30 Vcc.Tiempo de respuesta500 µs.Respuesta en frecuencia1 kHz máximo.AislamientoTensión de pruebaEntrada/Salida 1,5 kV; Entrada/Suministro 1,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Condiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °C.Temperatura de almacenamientoLímites de temperatura -45 a +80 °C.Tipo de montajeRail DIN 35 mm, con o sin bus de alimentación o en placa term. personalizada. Pesoalrededor de 120 g.ConexiónPor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Certificaciones:EMC: Declaración de conformidad EMC D5000/D6000 EAC (Comunidad Euroasiática, CONTROL, 2024-09-26)SIL: Resumen del certificado SIL TUV IT 25 SIL 0634 (Internacional, TUV_SUD, 2025-09-19)Declaraciones de conformidad:Declaración de conformidad de la UE para la serie D6000Declaración de conformidad de cumplimiento G3Especificaciones técnicas:Producto: D6038SCMarca: G.M. InternationalEstado: ACTIVECanales: 1Tensión de alimentación: 24 Vcc nom. (18 a 30 Vcc)Consumo de corriente: 15 mA @ 24 VccDisipación de potencia: 0.4 W @ 24 VdcNiveles de corriente de conmutación de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mAFallo de apertura: Corriente ≤ 0,05 mFallo en cortocircuito: Resistencia ≤ 100 ΩSin Fallo: Corriente ≥ 0,35 mA y resistencia ≥ 360 ΩFuente equivalente de entrada: 8 V 1 kΩ típicoTipo de salida: Relés de estado sólido SPST sin tensiónImpedancia de fallo: > 1 MΩTensión máxima de salida: 30 VccTiempo de respuesta: 500 µsRespuesta de frecuencia: 1 kHz máxTensión de prueba de aislamiento: Entrada/Salida 1,5 kV; Entrada/Suministro 1,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 VOTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CMontaje: Carril DIN 35 mmPeso: aprox. 120 gConexión: Bornas de tornillo de desconexión enchufables de hasta 2,5 mm² (13 AWG)Dimensiones: 12.5 x 123 x 120 mm
