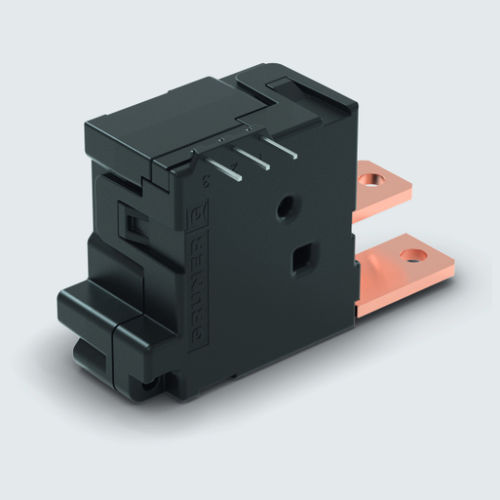

Relé electromecánico 6 V CC 726

48 V CC1NApara circuito impreso

Utilizando el principio de la armadura H, los relés de enclavamiento polarizados destacan por su gran resistencia a los golpes y las vibraciones. Siempre están en una posición de conmutación definida y, por lo tanto, no hay pérdida de información en caso de corte de energía. La ventaja de los relés de enclavamiento polarizados es el funcionamiento por impulsos de algunos milisegundos, el calentamiento de la bobina se puede despreciar. Los relés están diseñados y fabricados de acuerdo con las normas internacionales de la IEC 61810 parte 1, así como cumplen los requisitos UC3 para los interruptores de control de suministro según la IEC 62052 parte 31. Datos técnicos Datos de la bobina Potencia nominal 5,5 W Potencia de funcionamiento a ajustar 3,5 W Pulso para ajustar 20 ms Tiempo de acción < 15 ms Datos de los contactos Disposición de los contactos máx. 1 NA Material de los contactos AgSnO2 Potencia de conmutación máx. 25.000 VA Vida mecánica 106 Aislamiento Distancia de fuga y espacio libre bobina - contacto 8 mm Tensión de prueba bobina - contacto 4.000 V ef. Tensión de prueba contacto - Tensión de prueba contacto abierto 1.000 V ef. Resistencia dieléctrica bobina - contacto 12 kV / 1,2 / 50 μs Datos generales Temperatura ambiente -40 ... +85 °C Peso 65 g Conforme a VDE, UL, CSA, SEV, SEMKO
