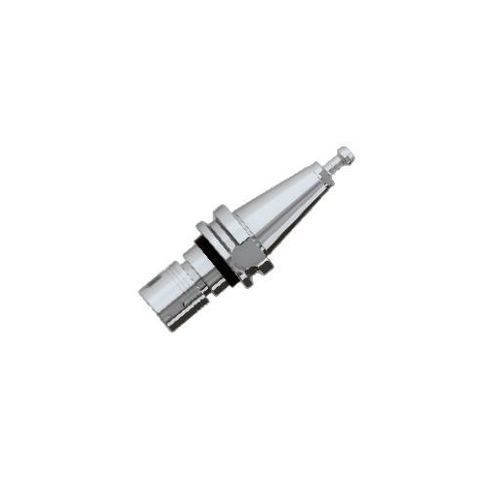

Portapinzas BT

ERde fresadode taladrado

Descripción
El BT-ER es un portaherramientas de pinza ER de uso general, diseñado para flujos de trabajo en centros de mecanizado. La pinza ER de 16° admite herramientas h7 de 1 a 30 mm y permite cambios rápidos en operaciones de taladrado, escariado, roscado, fresado y grabado. La refrigeración central está disponible cuando se utiliza un perno de tracción compatible.

Aspectos destacados de rendimiento

• Exactitud de concentricidad del portaherramientas (radial): ≤2 μm
• Exactitud combinada de desviación: ≤5 μm
• Grado de equilibrado dinámico: ≤G1

Aplicaciones

• Taladrado
• Escariado
• Rosqueado
• Fresado
• Grabado

Notas
La refrigeración central es compatible cuando se empareja con un perno de tracción adecuado. Emplea el formato de pinza ER de 16° cubriendo diámetros de herramienta h7 de 1–30 mm; diseñado para cambios rápidos en entornos de centros de mecanizado.

Especificaciones técnicas

• Modelo: BT-ER
• Tipo de pinza: ER (16°)
• Rango de diámetros admitidos: 1–30 mm (h7)
• Exactitud de concentricidad del porta-herramientas (radial): ≤2 μm
• Exactitud combinada: ≤5 μm
• Equilibrado dinámico: ≤G1
• Funciones principales: taladrado, escariado, roscado, fresado, grabado
• Refrigeración: refrigeración central compatible con perno de tracción adecuado
• Diseñado para cambios rápidos de herramienta en centros de mecanizado
