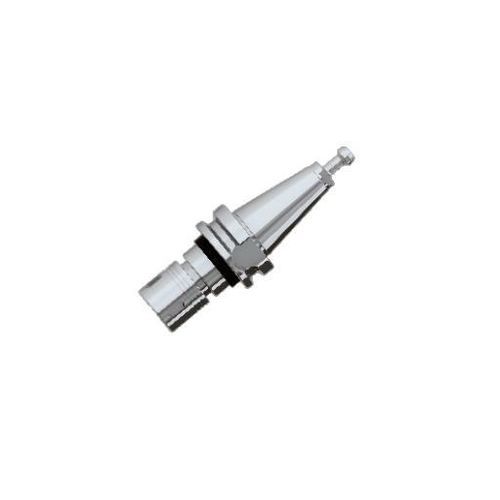

Portapinzas BT

SKde fresadode taladrado

Resumen
El portaherramientas de pinza BT-SK está diseñado para operaciones de fresado y taladrado en las que la transmisión de par se prioriza sobre el rango máximo de sujeción. La geometría de la pinza SK ofrece aproximadamente 1,5× más par de apriete, admite vástagos de herramienta en tolerancia h7 de 1 a 25 mm y permite refrigeración interna (pasante) cuando está configurada.

Puntos clave

• Diseñado para aplicaciones de fresado y taladrado centradas en la transmisión de par
• Geometría de pinza SK que proporciona ~1,5× mayor par de apriete frente a otros tipos de pinzas
• Acepta herramientas de 1–25 mm (h7)
• Soporta refrigeración interna (pasante) según configuración

Rendimiento

• Precisión de excentricidad del portaherramientas: ≤ 2 μm
• Precisión de desviación combinada: ≤ 5 μm
• Grado de equilibrado dinámico: ≤ G1

Aplicaciones

• Operaciones de fresado que requieren mayor transferencia de par
• Taladrado y mecanizados con fuerte compromiso donde la sujeción es prioritaria frente al rango máximo de sujeción

Especificaciones técnicas

• Modelo: BT-SK
• Tipo de pinza: SK (geometría de alto par)
• Par: la pinza SK proporciona aproximadamente 1,5× mayor par de apriete vs otros tipos
• Diámetros de herramienta compatibles: 1–25 mm (h7)
• Refrigeración interna: soportada (pasante según configuración)
• Falso eje del portaherramientas: ≤ 2 μm
• Falso eje combinado: ≤ 5 μm
• Equilibrado dinámico: ≤ G1
