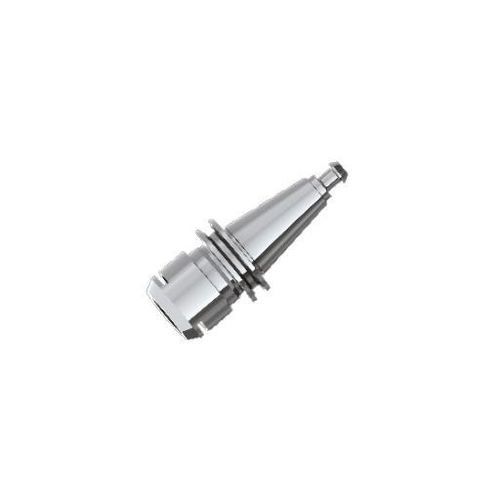

Portapinzas ISO

SKSKde fresado

Descripción
El portaherramientas ISO-SK es el miembro orientado al par de la familia de interfaces ISO. La geometría de pinza SK a 8° incrementa la fuerza de sujeción para operaciones de fresado y taladrado más exigentes y puede configurarse para admitir refrigeración interna (pasante) cuando el conjunto herramienta‑husillo lo permite.

Rendimiento clave

• Excentricidad del portaherramientas: ≤ 2 μm
• Precisión de desviación combinada: ≤ 5 μm
• Grado de equilibrado dinámico: ≤ G1
• Transmisión de par: hasta 1,5× frente a pinzas no orientadas al par (según especificación)
• Compatibilidad de herramientas: h7, 1–25 mm

Características

• Geometría de pinza SK 8° para mayor fuerza de sujeción
• Interfaz ISO orientada al par, optimizada para fresado y taladrado pesados
• Configuración posible para refrigeración interna/centrada con el montaje adecuado

Aplicaciones
Diseñado para fresado, taladrado, escariado y operaciones similares donde la sujeción rígida y la alta transmisión de par son prioritarias frente al alcance máximo de sujeción. Indicado para centros de mecanizado y utillajes que requieren fijación estable de herramientas H7.

Datos técnicos y planos
Los datos técnicos y los planos dimensionales están disponibles en la página del producto como imágenes de referencia (datos técnicos y ilustraciones de dimensiones). Consulte esos archivos para dimensiones de montaje y configuraciones específicas.

Características / especificaciones técnicas

• Modelo: ISO-SK
• Geometría de pinza: SK (8°)
• Compatibilidad de herramientas: tolerancia h7, 1–25 mm
• Excentricidad del portaherramientas: ≤ 2 μm
• Desviación combinada: ≤ 5 μm
• Equilibrado dinámico: ≤ G1
• Par: hasta 1,5× en comparación con pinzas no orientadas al par (según página de producto)
• Refrigeración: soporte para refrigeración interna/centrada posible
