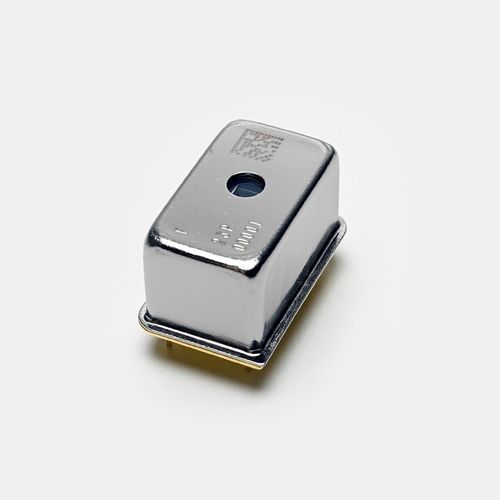

Miniespectrómetro ultravioleta C16767MA-01

CMOSpara la industria de los semiconductoresOEM

Visión general
El C16767MA-01 es una cabeza de mini-espectrómetro ultracompacta y de alta sensibilidad para mediciones en el ultravioleta (190 nm–440 nm). Diseñado para integrarse fácilmente en instrumentos analíticos compactos y portátiles empleados en monitorización industrial y análisis de campo.

Características clave

• Tamaño fingertip: 20,1 mm × 12,5 mm × 10,1 mm
• Peso: 5 g
• Respuesta espectral: 190 nm a 440 nm
• Resolución espectral (típ.): 3,2 nm; (máx.): 5 nm
• Soporta integración sincronizada (obturador electrónico)
• Funcionamiento sin refrigeración
• Factor de conversión de longitud de onda indicado en la hoja de inspección final

Tecnología / Diseño
El C16767MA-01 integra un sensor de imagen lineal CMOS con una rendija integrada por grabado y una rejilla cóncava reflectante fabricada mediante nanoimpresión. El sensor tiene resistencia UV mejorada y un filtro en el propio sensor que reduce la luz parásita por difracción, mejorando la fidelidad de la señal en banda UV.

Ejemplos de aplicación

• Análisis de calidad del agua (compuestos orgánicos, DBO)
• Monitorización atmosférica de gases (p. ej., NO, SO2)
• Caracterización de LED UV (UV-A, UV-B, UV-C)
• Monitorización de procesos en semiconductores (diagnóstico de plasma y gases de proceso)

Ejemplos de medida (observaciones)
Los módulos de demostración con C16767MA-01 han proporcionado mediciones de ácido nítrico, ácido nitroso, DBO y ciertos compuestos orgánicos (p. ej., antraceno) que muestran buena concordancia con espectrofotómetros de bancada en análisis específicos. Consulta las notas de aplicación para condiciones de prueba y procedimientos de calibración detallados.

Especificaciones técnicas

• Rango de respuesta espectral: 190 nm a 440 nm
• Resolución espectral (FWHM) (típ.): 3,2 nm
• Resolución espectral (FWHM) (máx.): 5 nm
• Refrigeración: Sin refrigeración
• Sensor: Sensor de imagen lineal CMOS con rendija integrada
• Píxeles totales: 288
• Condición típica de medida: Ta = 25 °C salvo indicación en contrario
