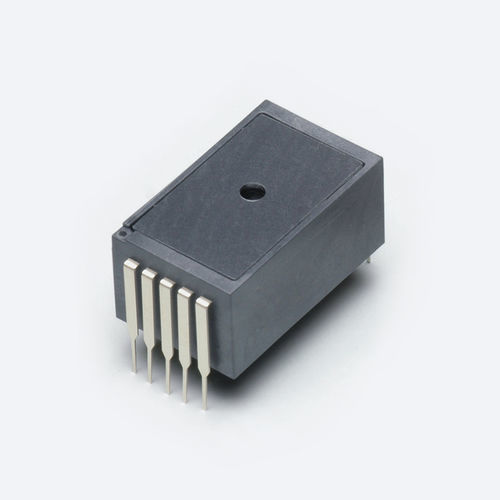

Miniespectrómetro UV-visible C10988MA-01

ópticoCMOSultra compacto

Resumen
La serie MS son cabezales de espectrómetro de tamaño pulgar desarrollados para su integración en sistemas de medición portátiles y móviles. Al combinar óptica basada en MEMS y un sensor de imagen lineal CMOS con una rejilla nanoimpresa, la serie MS proporciona un cabezal de espectrómetro ultracompacto adecuado para aplicaciones con restricciones de espacio y peso.

Características

• Tamaño compacto (pulgar): 27,6 × 16,8 × 13 mm
• Peso ligero: 9 g
• Respuesta espectral: 340–750 nm
• Resolución espectral (indicada): 14 nm (FWHM máx.), típ. 12 nm
• Sensor de imagen lineal CMOS integrado con rendija de recepción
• Diseñado para incorporar en equipos de medición portátiles/móviles
• Factor de conversión de longitud de onda proporcionado en la hoja de resultados de prueba

Descripción
La serie MS integra un sensor de imagen lineal CMOS, una rendija receptora y una rejilla nanoimpresa formada sobre una lente convexa para crear un cabezal de espectrómetro altamente compacto. Su volumen reducido y masa de 9 g permiten la instalación en instrumentos de mano, drones u otras plataformas móviles donde el espacio y el peso son limitados. El módulo no está refrigerado y está destinado a condiciones de medición típicas de laboratorio y campo (condición ambiente típica Ta = 25 °C salvo indicación contraria).

Especificaciones

• Modelo: C10988MA-01
• Rango de respuesta espectral: 340 a 750 nm
• Resolución espectral (FWHM) (típ.): 12 nm
• Resolución espectral (FWHM) (máx.): 14 nm
• Refrigeración: No refrigerado
• Sensor integrado: Sensor de imagen lineal CMOS
• Total de píxeles: 256 píxeles
• Tamaño físico: 27,6 × 16,8 × 13 mm (tamaño pulgar)
• Peso: 9 g
• Condición de medición: Típ. Ta = 25 °C, salvo indicación contraria
• Nota: El factor de conversión de longitud de onda figura en la hoja de resultados de la prueba
