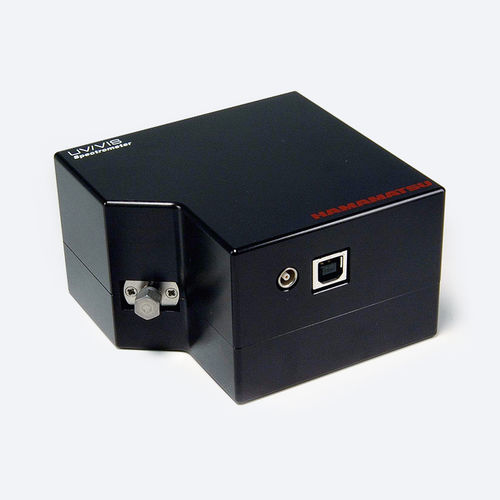

Miniespectrómetro CCD C11697MB

CMOSpara aplicaciones industrialespara iluminación LED

Descripción general
El C11697MB es un policromador compacto que integra elementos ópticos, un sensor de imagen CMOS de alta sensibilidad y un circuito de control. La luz se guía por fibra óptica hasta la entrada de la serie TM; el espectro medido por el sensor integrado se envía al PC mediante USB 2.0 para su adquisición. El equipo admite tiempos de integración cortos mediante una entrada de disparo, lo que permite medir fuentes emisoras pulsadas y dispone de lectura rápida adecuada para pruebas de LED en líneas de producción. Se suministra software de evaluación; la especificación DLL se facilita para la integración de software personalizado.

Características

• Sensor de imagen CMOS integrado de alta sensibilidad, comparable al rendimiento de un CCD
• Entrada de disparo para integración de corta duración y mediciones en luz pulsada
• Lectura de alta velocidad (~2 ms)
• Detector de tipo integración de carga simultánea
• Factor de conversión de longitud de onda almacenado en memoria interna
• Interfaz USB 2.0 para salida de datos al PC
• Software de evaluación incluido; especificación DLL disponible para integración OEM/personalizada

Medición y uso
Conecte la luz a medir al puerto de entrada de la serie TM mediante fibra óptica. Condición ambiental típica para las especificaciones: Ta = 25 °C salvo indicación en contrario. La función de disparo integrada y la lectura rápida permiten la adquisición de espectros de emisión de fuentes pulsadas y tiempos de integración cortos. El software de evaluación permite ajustar los parámetros de medida, adquirir y guardar datos espectrales y mostrar gráficos; las aplicaciones personalizadas pueden usar la especificación DLL proporcionada para control directo y recuperación de datos.

Especificaciones (tabla)

• Rango de respuesta espectral: 320 a 1000 nm
• Resolución espectral (FWHM) típica: 5 nm — máxima: 8 nm
• Refrigeración: sin refrigeración
• Resolución A/D: 16 bits
• Interfaz: USB 2.0
• Sensor integrado: CMOS de alta sensibilidad (2048 píxeles en total)
• Velocidad de lectura: aprox. 2 ms
• Funciones: función de disparo; integración de carga simultánea
• Condición de medida: Typ. Ta = 25 °C (salvo indicación en contrario)

Especificaciones técnicas

• Modelo: C11697MB
• Rango de respuesta espectral: 320 a 1000 nm
• Resolución espectral (FWHM): típica 5 nm, máxima 8 nm
• Detector: sensor de imagen CMOS de alta sensibilidad, 2048 píxeles en total
• Resolución A/D: 16 bits
• Velocidad de lectura: lectura de alta velocidad aprox. 2 ms
• Refrigeración: ninguna (no refrigerado)
• Interfaz: USB 2.0
• Características de medida: función de disparo para medidas en luz pulsada; integración de carga simultánea
• Memoria a bordo: factor de conversión de longitud de onda registrado en memoria interna
• Software: software de evaluación suministrado para control de medida y guardado de datos; especificación DLL facilitada para integración personalizada
