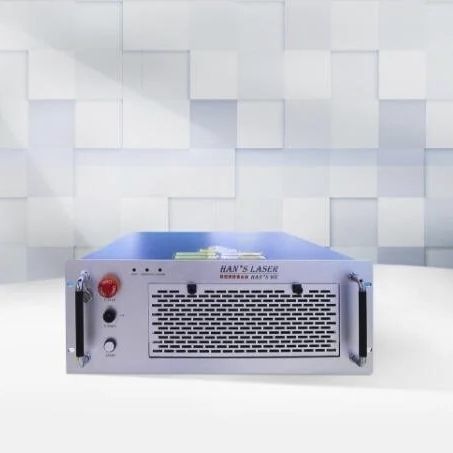

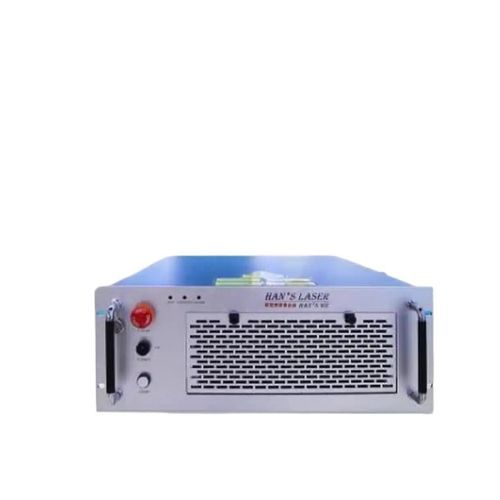

Máquina de soldar láser de fibra SFP300

de impulsoautomáticabenchtop

Producto
Máquina de soldadura por láser de fibra — Modelo SFP300, láser de fibra de vía única en modos pulso y continuo, diseñado para soldaduras de precisión en metales finos y piezas pequeñas.

Características principales

• Línea de soldadura fina y zona afectada por calor estrecha para mínima deformación.
• Soldaduras lisas y limpias que suelen requerir poco o ningún posprocesado.
• Alta resistencia de unión sin porosidad; reducción de impurezas en el metal base.
• Microestructura refinada tras la soldadura; la resistencia de la unión iguala o supera la del material base.
• Punto láser pequeño para posicionamiento preciso y fácil automatización.
• Apto para soldar metales disímiles.
• Indicado para soldadura por puntos, unión a tope y soldadura de solape estanca.

Aplicaciones

• Soldadura de celdas/pestañas de batería, soldadura de tubos, soldadura de chapas finas de acero.
• Componentes electrónicos, instrumentación, equipos médicos y pequeñas piezas metálicas.
• Soldadura de acero inoxidable, acero al carbono, oro y plata, aluminio, aceros para herramientas, aleaciones de níquel, latón y cobre, titanio.

Ficha técnica
Modelos: FP150 | FP300 | SFP150 | SFP300
Longitud de onda láser: 1070nm | 1070nm | 1070nm | 1070nm
Modo de trabajo: Continuo/pulso | Continuo/pulso | Continuo/pulso | Continuo/pulso
Potencia media láser máx.: Pulso 150W / continuo 250W | Pulso 300W / continuo 300W | Pulso 150W / continuo 250W | Pulso 300W / continuo 300W
Potencia pico láser máx.: 1500W | 3000W | 1500W | 3000W
Energía de pulso máx.: 15J | 30J | 15J | 30J
Ancho de pulso: Pulso 0.2-50ms | Pulso 0.2-50ms | Pulso 0.2-50ms | Pulso 0.2-50ms
Frecuencia de pulso: ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Número de formas de onda: ≤50 grupos, cada grupo ≤16 segmentos | ≤50 grupos, cada grupo ≤16 segmentos | ≤50 grupos, cada grupo ≤16 segmentos | ≤50 grupos, cada grupo ≤16 segmentos
Número de salidas de fibra: 2 vías estándar, hasta 4 vías | 2 vías estándar, hasta 4 vías | Ruta única | Ruta única
Frecuencia máx. de división de haz: 80Hz | 80Hz | —— | ——
Diámetro del núcleo de fibra: 200μm (estándar) | 200μm (estándar) | 50μm | 50μm
Modo de posicionamiento: Guía de luz roja (CCD y monitor opcionales) | Guía de luz roja (CCD y monitor opcionales) | Guía de luz roja (CCD y monitor opcionales) | Guía de luz roja (CCD y monitor opcionales)
Modo de refrigeración: Refrigeración por aire forzado (integrada) | Refrigeración por aire forzado (integrada) | Refrigeración por aire forzado (integrada) | Refrigeración por aire forzado (integrada)
Consumo de la máquina principal: <1.5kW | <1.8kW | <1.5kW | <1.8kW
Alimentación: 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Dimensiones: 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Especificaciones (SFP300)

• Modelo: SFP300
• Longitud de onda: 1070nm
• Modo de trabajo: Continuo/pulso
• Potencia media máx.: Pulso 300W / continuo 300W
• Potencia pico máx.: 3000W
• Energía de pulso máx.: 30J
• Ancho de pulso: 0.2-50ms
• Frecuencia de pulso: ≤5000Hz
• Número de formas de onda: ≤50 grupos, cada grupo ≤16 segmentos
• Salida de fibra: Ruta única
• Diámetro del núcleo de fibra: 50μm
• Posicionamiento: Guía de luz roja (CCD y monitor opcionales)
• Refrigeración: Aire forzado (integrada)
• Consumo: <1.8kW
• Alimentación: 220V±10%, 50/60Hz
• Dimensiones: 630x440x220mm
