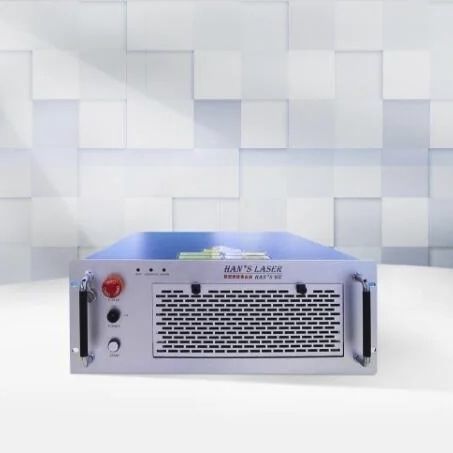

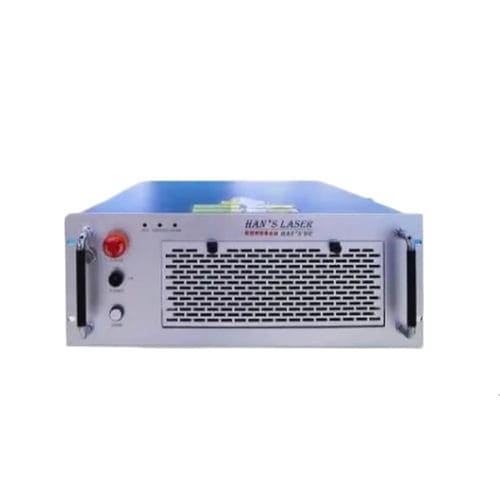

Máquina de soldar láser de fibra FP150

a topede impulsopor puntos

Resumen

• Unidad de soldadura láser por fibra de la serie FP diseñada para soldar rápidamente materiales finos y microcomponentes con deformación mínima.
• Láser de fibra bombeado por semiconductor en el infrarrojo cercano, con buena calidad de haz y alta eficiencia electro-óptica.

Características clave

• Solapes de alta relación de aspecto con zona afectada por calor estrecha y deformación mínima.
• Superficies de soldadura lisas y limpias que requieren poco o ningún postproceso.
• Alta resistencia de soldadura sin porosidad; puede refinar la microestructura para igualar o superar la resistencia del material base.
• Punto láser pequeño para posicionamiento preciso e integración de automatización fácil.
• Adecuado para soldadura de metales disímiles; eficaz para soldadura por puntos, a tope y de solape estanco.

Aplicaciones

• Soldadura de baterías, soldadura de tuberías, soldadura de chapas finas de acero.
• Componentes electrónicos, instrumentación, dispositivos médicos, piezas metálicas pequeñas.

Materiales

• Acero inoxidable, acero al carbono
• Aluminio, oro, plata
• Aceros para herramientas, aleaciones de níquel, latón, cobre, titanio

Descripción breve
La serie FP es un láser de fibra bombeado por semiconductor en el infrarrojo cercano, optimizado para la soldadura rápida de materiales finos. Combina alta calidad de haz, transmisión por fibra flexible y modos continuos/pulsados (QCW) seleccionables para micro-soldadura y líneas de producción automatizadas.

Ficha técnica
Modelo láser: FP150 ; FP300 ; SFP150 ; SFP300
Longitud de onda: 1070nm ; 1070nm ; 1070nm ; 1070nm
Modo de trabajo: Continuo/pulso ; Continuo/pulso ; Continuo/pulso ; Continuo/pulso
Potencia media máx.: Pulso 150W / continuo 250W ; Pulso 300W / continuo 300W ; Pulso 150W / continuo 250W ; Pulso 300W / continuo 300W
Potencia pico máx.: 1500W ; 3000W ; 1500W ; 3000W
Energía de pulso máx.: 15J ; 30J ; 15J ; 30J
Ancho de pulso: Pulso 0.2-50ms ; Pulso 0.2-50ms ; Pulso 0.2-50ms ; Pulso 0.2-50ms
Frecuencia de pulso: ≤5000Hz ; ≤5000Hz ; ≤5000Hz ; ≤5000Hz
Número de formas de onda: ≤50 grupos, cada grupo ≤16 segmentos ; ≤50 grupos, cada grupo ≤16 segmentos ; ≤50 grupos, cada grupo ≤16 segmentos ; ≤50 grupos, cada grupo ≤16 segmentos
Número de salidas de fibra: 2 vías estándar, hasta 4 vías ; 2 vías estándar, hasta 4 vías ; Vía única ; Vía única
Frecuencia máxima de división de haz: 80Hz ; 80Hz ; —— ; ——
Diámetro de núcleo de fibra: 200μm (estándar) ; 200μm (estándar) ; 50μm ; 50μm
Modo de posicionamiento de puntería: Guía de luz roja (CCD y monitor, opcional) ; Guía de luz roja (CCD y monitor, opcional) ; Guía de luz roja (CCD y monitor, opcional) ; Guía de luz roja (CCD y monitor, opcional)
Modo de refrigeración: Refrigeración por aire forzado (autónoma) ; Refrigeración por aire forzado (autónoma) ; Refrigeración por aire forzado (autónoma) ; Refrigeración por aire forzado (autónoma)
Consumo principal: <1.5kW ; <1.8kW ; <1.5kW ; <1.8kW
Demanda de energía: 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz
Dimensiones: 600x900x900mm ; 600x900x900mm ; 560x440x177mm ; 630x440x220mm

Características / Especificaciones técnicas (FP150)

• Modelo: FP150
• Longitud de onda: 1070nm
• Modo de trabajo: Continuo / pulso (QCW)
• Potencia media máx. (FP150): Pulso 150W / Continuo 250W
• Potencia pico máx.: 1500W
• Energía de pulso máx.: 15J
• Ancho de pulso: 0.2-50 ms
• Frecuencia de pulso: ≤5000 Hz
• Formas de onda: ≤50 grupos (cada grupo ≤16 segmentos)
• Salida de fibra: 2 vías estándar (hasta 4 vías)
• Frecuencia máxima de división: 80 Hz
• Diámetro de núcleo de fibra: 200 μm (estándar)
• Puntería: Guía de luz roja (CCD y monitor opcional)
• Refrigeración: Refrigeración por aire forzado (autónoma)
• Consumo principal: <1.5 kW
• Demanda de energía: 220V ±10%, 50/60 Hz
• Dimensiones (A×P×H): 600 × 900 × 900 mm
