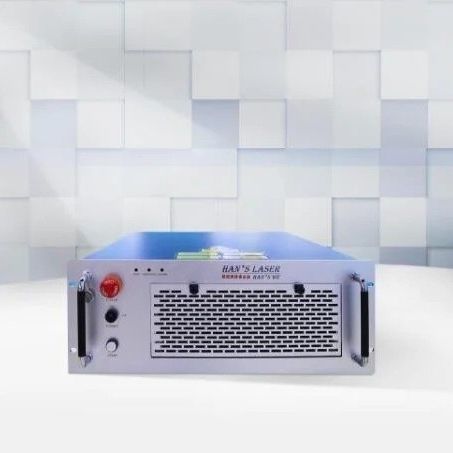

Máquina de soldar láser de fibra SFP150

automáticabenchtoppara oro

Características de la máquina

• Alto índice de aspecto con cordón de soldadura fino, zona afectada por calor estrecha, deformación mínima y alta velocidad de soldadura
• Superficie de soldadura lisa y limpia con poco o ningún postprocesado
• Alta resistencia de soldadura sin porosidad; reduce impurezas del metal base
• Microestructura refinada tras la soldadura; resistencia de la soldadura ≥ resistencia del metal base
• Punto láser pequeño para posicionamiento preciso y fácil automatización
• Apto para soldadura de metales disímiles
• Adecuado para soldadura por puntos, soldadura a tope y soldadura de solape sellada

Aplicaciones

• Soldadura de baterías, soldadura de tuberías, soldadura de chapas finas
• Componentes electrónicos, instrumentación, equipos médicos, piezas metálicas pequeñas
• Materiales: acero inoxidable, acero al carbono, oro y plata, aluminio, aceros para herramientas, aleaciones de níquel, latón y cobre, titanio

Descripción breve
La serie FP es un láser de fibra excitado por semiconductores en el infrarrojo cercano de nueva generación que ofrece buena calidad de haz, transmisión por fibra y alta eficiencia electro-óptica. Está diseñado principalmente para soldadura rápida de materiales finos y piezas metálicas micro en modos continuo y pulsado.

Ficha técnica
Modelo láser | FP150 | FP300 | SFP150 | SFP300
Longitud de onda láser | 1070nm | 1070nm | 1070nm | 1070nm
Modo de trabajo | Continuo/pulso | Continuo/pulso | Continuo/pulso | Continuo/pulso
Potencia media máx. | Pulso 150W / Continuo 250W | Pulso 300W / Continuo 300W | Pulso 150W / Continuo 250W | Pulso 300W / Continuo 300W
Potencia pico máx. | 1500W | 3000W | 1500W | 3000W
Energía de pulso máx. | 15J | 30J | 15J | 30J
Ancho de pulso | Pulso 0.2-50ms | Pulso 0.2-50ms | Pulso 0.2-50ms | Pulso 0.2-50ms
Frecuencia de pulso | ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Número de formas de onda | ≤50 grupos, cada grupo ≤16 segmentos | ≤50 grupos, cada grupo ≤16 segmentos | ≤50 grupos, cada grupo ≤16 segmentos | ≤50 grupos, cada grupo ≤16 segmentos
Número de salidas de fibra | 2 vías estándar, hasta 4 vías | 2 vías estándar, hasta 4 vías | Vía única | Vía única
Frecuencia máxima de división del haz | 80Hz | 80Hz | —— | ——
Diámetro del núcleo de la fibra | 200μm (estándar) | 200μm (estándar) | 50μm | 50μm
Modo de posicionamiento | Guía de luz roja (CCD y monitor opcionales) | Guía de luz roja (CCD y monitor opcionales) | Guía de luz roja (CCD y monitor opcionales) | Guía de luz roja (CCD y monitor opcionales)
Modo de refrigeración | Refrigeración por aire forzado (integrada) | Refrigeración por aire forzado (integrada) | Refrigeración por aire forzado (integrada) | Refrigeración por aire forzado (integrada)
Consumo principal | <1.5kW | <1.8kW | <1.5kW | <1.8kW
Requisito de alimentación | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Dimensiones | 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Características / Especificaciones técnicas

• Modelo: SFP150
• Longitud de onda láser: 1070nm
• Modo de trabajo: Continuo / Pulso
• Potencia media máx.: Pulso 150W / Continuo 250W
• Potencia pico máx.: 1500W
• Energía de pulso máx.: 15J
• Ancho de pulso: 0.2-50ms
• Frecuencia de pulso: ≤5000Hz
• Salida de fibra: Vía única
• Diámetro del núcleo de fibra: 50μm
• Refrigeración: Aire forzado (integrado)
• Consumo principal: <1.5kW
• Alimentación: 220V±10%, 50/60Hz
• Dimensiones: 560x440x177mm
