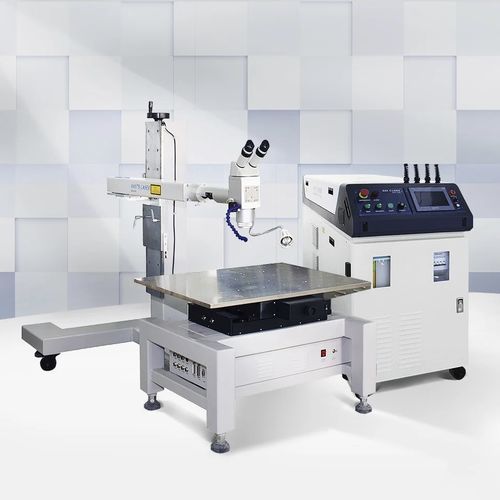

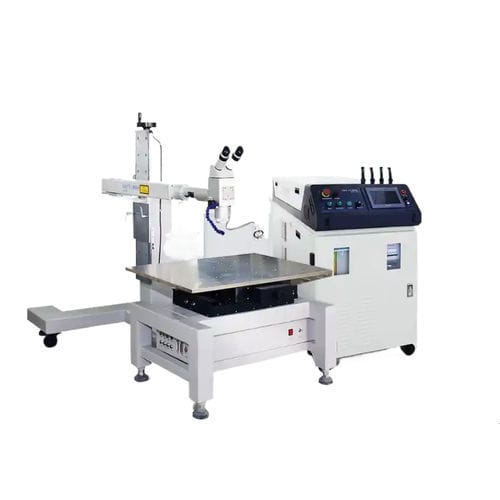

Sistema de soldadura láser MOLD 301

térmicode impulsoautomático

Resumen
El MOLD 301 es un sistema de soldadura láser para reparación de precisión y aporte de material en moldes y utillajes. Realiza soldaduras localizadas con una pequeña zona afectada por calor, minimizando la distorsión y reduciendo el mecanizado posterior.

Modelo
MOLD 301 (también disponible como MOLD301 / MOLD302)

Características clave

• Láser 1064 nm con potencia máxima 300 W y opciones de energía por pulso: 30 J (estándar), 60 J / 90 J (opcional).
• Diámetro de punto pequeño y mínima zona afectada por calor para evitar porosidad, colapso y cambios metalográficos.
• Observación coaxial por microscopio para enfoque y posicionamiento precisos; obturador LCD y protección ocular por reflexión total; monitor CCD opcional.
• Mesa de trabajo XYZ rígida: recorrido XY 100 × 100 mm (motor paso a paso), carrera Z 500 mm; carga de mesa < 80 kg; tamaño de mesa 600 × 800 mm.
• Modos de trabajo continuo e intermitente para reparaciones en producción; eficaz para reparar grietas, astillas y daños localizados.

Aplicaciones típicas
Reparación y aporte de material en cavidades y núcleos de moldes y utillajes utilizados en telefonía móvil, dispositivos electrónicos, industria automotriz y motocicletas. Adecuado para aceros para moldes, acero inoxidable, cobre berilio, metales preciosos y materiales muy duros (hasta HRC60).

Especificaciones técnicas
Modelo: MOLD301 / MOLD302
Control: Microordenador de un solo chip
Dispositivo de manipulación: Palanca de control industrial (joystick)
Recorrido XY: 100 mm × 100 mm (accionamiento por motor paso a paso)
Carrera Z: 500 mm (accionamiento por motor paso a paso)
Carga de la mesa: <80 kg
Tamaño mesa: 600 mm × 800 mm
Longitud de onda láser: 1064 nm
Potencia láser máx.: 300 W
Energía por pulso: 30 J (estándar); 60 J / 90 J opcional
Ancho de pulso: ≤50 ms
Frecuencia de pulso: ≤200 Hz
Refrigeración: Refrigeración por agua (chiller 3P integrado opcional)
Consumo del sistema: 16,5 kW
Alimentación: 220 V / 50 Hz, 3 kW
