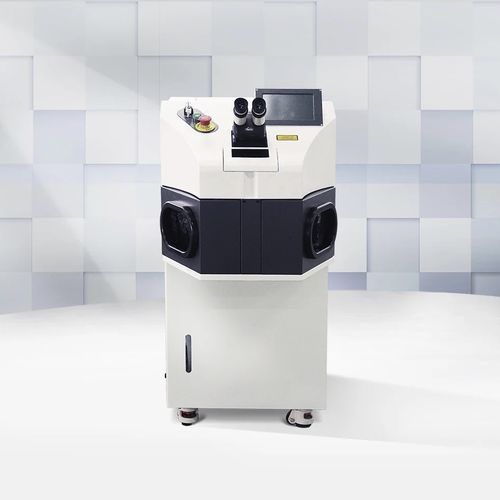

Máquina de soldar láser Nd-YAG W150G

de moletaa topepor puntos

Resumen
El W150G es un equipo de soldadura por puntos láser YAG diseñado para reparaciones de precisión y micro-soldadura de joyería y componentes pequeños. El sistema combina una interfaz intuitiva, observación coaxial con microscopio y iluminación regulable para un posicionamiento exacto con impacto térmico limitado. Admite soldadura por puntos, a tope y de solape, proporcionando juntas finas y limpias que requieren mínimas operaciones posteriores.

Características principales

• Alto cociente de aspecto con anchura de soldadura estrecha y zona afectada por calor limitada para minimizar deformaciones y acelerar ciclos
• Costuras de soldadura lisas y limpias con poco o ningún post-procesado
• Alta resistencia de la unión con baja porosidad; la microestructura puede igualar o superar la resistencia del metal base
• Punto láser muy pequeño para posicionamiento preciso y fácil automatización
• Capacidad para soldar algunos metales disímiles
• Modos de soldadura: punto, tope y sellado por solape
• Compatible con oro, plata, platino, acero inoxidable, titanio y sus aleaciones
• Tamaño de punto ajustable y cámara de trabajo ergonómica con iluminación LED regulable; mesa de trabajo extensible opcional
• Circulación de agua integrada con intercambio de calor y refrigeración por aire forzado para operación estable

Aplicaciones

• Reparación y montaje de joyería en oro, plata y platino
• Soldadura de pequeñas piezas en acero inoxidable y titanio
• Reparación de prótesis dentales y componentes dentales
• Micro-soldadura de cinta de níquel para baterías, pines de circuitos integrados, resortes de relojería, piezas de tubos de imagen y componentes similares

Datos técnicos
Modelo: W150G
Tipo de láser: YAG
Longitud de onda: 1064 nm
Potencia láser máx.: 150 W
Potencia pico máx.: 9 kW
Energía de pulso máx.: 80 J
Anchura de pulso: 0,1–20 ms
Frecuencia de pulso: 0,1–20 Hz
Diámetro del punto: 0,2–2,0 mm
Profundidad de soldadura: 0,05–3 mm
Memoria de formas de onda: 60 grupos
Apuntado/posicionamiento: Sistema de observación coaxial por microscopio
Requisito de alimentación: 220 V / 30 A (50/60 Hz)
Consumo total: 6 kW
Refrigeración: Circulación de agua integrada + refrigeración por aire forzado
Peso: 200 kg
Dimensiones (A×P×H): 1075 × 550 × 1190 mm

Especificaciones

• Modelo: W150G
• Tipo de láser: YAG
• Longitud de onda: 1064 nm
• Potencia máx.: 150 W
• Potencia pico: 9 kW
• Energía de pulso máx.: 80 J
• Rango de anchura de pulso: 0,1–20 ms
• Rango de frecuencia de pulso: 0,1–20 Hz
• Rango de diámetro del punto: 0,2–2,0 mm
• Profundidad de soldadura: 0,05–3 mm
• Memoria de formas de onda: 60 grupos
• Apuntado: Sistema coaxial por microscopio
• Alimentación: 220 V / 30 A (50/60 Hz)
• Consumo total: 6 kW
• Modo de refrigeración: Circulación de agua integrada + aire forzado
• Peso: 200 kg
• Dimensiones: 1075 × 550 × 1190 mm
