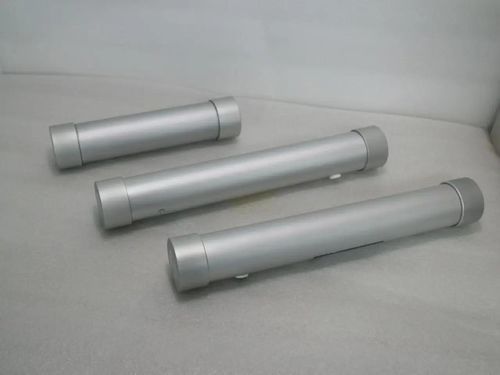

Purificador de gas de hidrógeno

de amoníaco

Descripción del producto
Los módulos de membrana para recuperación de hidrógeno separan y concentran selectivamente el hidrógeno a partir de corrientes gaseosas que contienen hidrógeno generadas en refinería, petroquímica, síntesis de amoníaco y procesos industriales afines. El módulo de membrana actúa como elemento de separación central; la configuración (mono o multietapa) depende de la composición de alimentación, la capacidad, la presión y los requisitos del producto. Esta descripción define el módulo de membrana y su función de separación; no especifica el alcance completo de un sistema. La compresión, el pretratamiento y el escalonado deben evaluarse en función de las condiciones del proyecto.

Principio de separación
La separación está impulsada por una diferencia de presión parcial a través de la membrana. En mezclas adecuadas que contienen hidrógeno, el hidrógeno suele permear más rápido que especies más grandes o de permeación más lenta, generando un permeado enriquecido en hidrógeno mientras que los componentes más pesados o lentos permanecen en el lado de alta presión. El rendimiento final depende de la composición de la alimentación, la presión, la temperatura, los caudales, la especificación del producto y los objetivos de recuperación.

Aplicaciones típicas

• Gases residuales de refinería y petroquímica: Recuperar una corriente enriquecida en hidrógeno a partir de gases residuales que contienen hidrógeno para su reutilización o procesamiento adicional, sujeto a requisitos aguas abajo.
• Gas de purga de amoníaco: Concentrar hidrógeno de corrientes de purga para reinyección o uso en planta según los límites del sitio.
• Corrientes de proceso de metanol: Tratar corrientes adecuadas que contienen hidrógeno en la producción de metanol para recuperación o ajuste de composición.
• Ajuste de syngas: Aplicar separación selectiva para apoyar el ajuste de la relación de hidrógeno en corrientes de syngas compatibles.

Consideraciones de proceso

• Obtener la composición completa de la alimentación y su variabilidad, prestando atención a gotas, partículas, hidrocarburos condensables e impurezas que puedan afectar la membrana.
• La presión de entrada, la temperatura y el caudal determinan la fuerza motriz disponible e influyen en el área de membrana y la configuración requeridas.
• Evaluar conjuntamente los objetivos de composición del producto, la pérdida de hidrógeno admisible y los objetivos de recuperación; pueden ser necesarios sistemas multietapa o híbridos para cumplir las especificaciones.

Información requerida

• Composición completa del gas de alimentación y rango de variación esperado de impurezas clave
• Caudal de alimentación, presión y temperatura de entrada
• Composición objetivo del producto y uso aguas abajo previsto
• Pérdida de hidrógeno admisible o porcentaje de recuperación deseado

Especificaciones técnicas

• Familia de producto: módulo de membrana para recuperación de hidrógeno
• Función principal: separación selectiva, concentración y recuperación de hidrógeno de corrientes gaseosas que contienen hidrógeno
• Principio de separación: permeación a través de la membrana impulsada por diferencia de presión parcial; el hidrógeno permea más rápido que componentes más grandes/ más lentos
• Aplicaciones típicas: gases residuales de refinería y petroquímica, gas de purga de amoníaco, corrientes de proceso de metanol, ajuste de syngas
• Configuraciones: arreglos mono o multietapa; el módulo de membrana es el elemento central de separación
• Variables de proceso que afectan el rendimiento: composición de la alimentación (incluyendo gotas/partículas/hidrocarburos condensables), presión de entrada, temperatura, caudal, especificaciones del producto y requisitos de recuperación
• Consideraciones adicionales: pueden requerirse compresión y pretratamiento según las condiciones del proyecto
• Información requerida para la oferta: composición del gas de alimentación, caudal, presión y temperatura de entrada, composición objetivo del producto, pérdida de hidrógeno admisible/objetivos de recuperación
