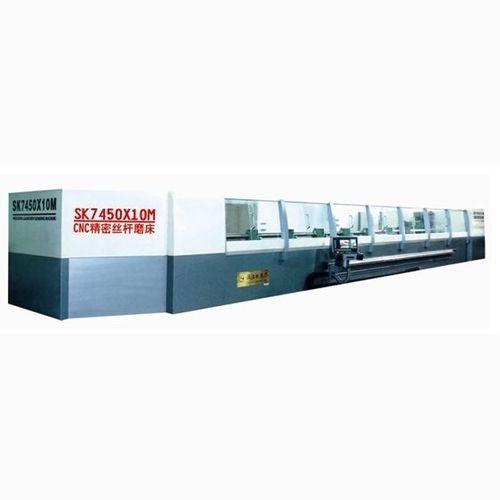

Rectificadora para tornillo de bolas SK7450×100

CNC5 ejes

Esta máquina se utiliza principalmente para rectificar tornillos con roscas Whitworth y Acme y husillos de bolas con precisión 【Configuración del sistema CNC】 1、Equipado con un sistema CNC SIEMENS 828D , la máquina se controla con cinco ejes programables incluyendo tres sincrónicos。 2、No. de ejes programables Eje Z: Avance longitudinal de la cabeza de la rueda (con escala de rejilla) completo en bucle cerrado Eje X: Avance transversal del cabezal de la rueda Eje C: Rotación del husillo de trabajo (con codificador angular) completo en bucle cerrado Eje V: Avance vertical de la corredera del aparador Eje W: Avance horizontal de la corredera del aparador De los ejes NC anteriores, el eje C y el eje Z están vinculados para realizar el movimiento del hilo；El reavivado de la rueda se lleva a cabo por un rodillo de diamante formado；Dos volantes eléctricos pueden controlar cada eje NC a mano。 【Precisión de trabajo】 De acuerdo con la norma china en cuestión, el error de paso de un tornillo con paso no superior a6mmes seguramente menor que los seguidores： V2πp 0.006mm；V300p 0.012mm；ep 0.092mm；Vup 0.060mm Error del diámetro de paso en una rotación de 360 grados 0,005mm Error del diámetro de paso en toda la longitud de la rosca 0,090 mm Rugosidad Ra 0,32μm 【Características técnicas】 1、Empleando un husillo de rueda montado en la parte trasera soportado por cojinetes hidrostáticos, la superficie de la pieza de trabajo mejora enormemente。 2、La estructura optimizada del cabezal de trabajo hace que la velocidad del husillo de trabajo se duplique, mejorando así la eficiencia de la máquina en gran medida。 3、La máquina CNC optimizada puede rectificar la muela en varios perfiles requeridos 4、El enfriador de aceite, el potente sistema de refrigeración de alto flujo y el sistema de doble filtrado garantizan la influencia de la temperatura en el proceso de rectificado al mínimo。
