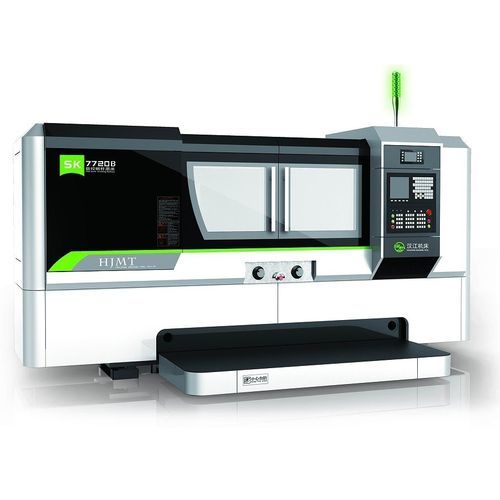

Rectificadora cilíndrica SK7720B

CNCde accionamiento directo6 ejes

Esta máquina se utiliza para rectificar varios tornillos cilíndricos (ZA, ZN, ZI, ZK, ZC1), y también se puede utilizar para rectificar tornillos trapezoidales。 【NC configuración del sistema】 No. de ejes programables: seis Eje Z: desplazamiento longitudinal de la mesa (Con escala de rejilla) completa en bucle cerrado Eje X: avance transversal del cabezal (con escala de rejas) en bucle cerrado Eje C: Rotación del husillo de trabajo (Con codificador angular) completo en bucle cerrado Eje A: Giro ángulo hélice (con codificador angular) en bucle cerrado Eje V: Avance vertical de la corredera de la cómoda Eje W: Avance horizontal de la corredera del aparador 【Precisión de trabajo】 Tornillos sinfín cilíndricos: cuando inicio de rosca=1-2, la precisión es hasta grado 4；cuando inicio de rosca≥3, la precisión es hasta grado 5( por norma GB)。 Tornillos trapezoidales: la precisión alcanza el grado 6 (según la norma GB)。 【Características técnicas】 1、Con discos dobles de diamante, la muela se rectifica en los perfiles de rosca requeridos。 2、El husillo de la rueda es impulsado directamente por un motor síncrono de imanes permanentes (PMSM) incorporado de alta potencia para obtener una alta potencia y baja vibración。 3、El ajuste del ángulo de hélice se realiza y bloquea automáticamente, preciso y rápido。 4、Los dos discos de diamante son accionados por servomotor AC, asegurando una velocidad constante y baja vibración。 5、Con un dispositivo de alineación manual proporcionado para la coincidencia de hilo pre-cortado, es adecuado para la fabricación por lotes。 6、Un sistema de equilibrado dinámico y un dispositivo de alineación automática en línea pueden ser proporcionados si es opcional por el usuario。 7、Una cubierta completamente cerrada y un extractor de niebla de aceite se proporcionan con la máquina para mejorar el ambiente de trabajo。
